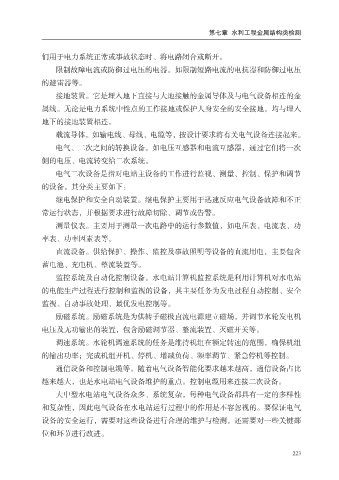

第七章 水利工程金属结构类检测

们用于电力系统正常或事故状态时、将电路闭合或断开。

限制故障电流或防御过电压的电器。如限制短路电流的电抗器和防御过电压
的避雷器等。
接地装置。它是埋入地下直接与大地接触的金属导体及与电气设备相连的金
属线。无论是电力系统中性点的工作接地或保护人身安全的安全接地，均与埋入

地下的接地装置相连。
载流导体。如输电线、母线、电缆等，按设计要求将有关电气设备连接起来。

电气、二次之间的转换设备。如电压互感器和电流互感器，通过它们将一次
侧的电压、电流转变给二次系统。
电气二次设备是指对电站主设备的工作进行监视、测量、控制、保护和调节
的设备。其分类主要如下：

继电保护和安全自动装置。继电保护主要用于迅速反应电气设备故障和不正
常运行状态，并根据要求进行故障切除、调节或告警。
测量仪表。主要用于测量一次电路中的运行参数值，如电压表、电流表、功

率表、功率因素表等。
直流设备。供给保护、操作、监控及事故照明等设备的直流用电，主要包含
蓄电池、充电机、整流装置等。
监控系统及自动化控制设备。水电站计算机监控系统是利用计算机对水电站

的电能生产过程进行控制和监视的设备，其主要任务为发电过程自动控制、安全
监视、自动事故处理、最优发电控制等。
励磁系统。励磁系统是为供转子磁极直流电源建立磁场，并调节水轮发电机

电压及无功输出的装置，包含励磁调节器、整流装置、灭磁开关等。
调速系统。水轮机调速系统的任务是维持机组在额定转速的范围，确保机组
的输出功率；完成机组开机、停机、增减负荷、频率调节、紧急停机等控制。
通信设备和控制电缆等。随着电气设备智能化要求越来越高，通信设备占比

越来越大，也是水电站电气设备维护的重点。控制电缆用来连接二次设备。
大中型水电站电气设备众多、系统复杂，每种电气设备都具有一定的多样性

和复杂性，因此电气设备在水电站运行过程中的作用是不容忽视的。要保证电气
设备的安全运行，需要对这些设备进行合理的维护与检测，还需要对一些关键部
位和环节进行改进。
