            为数字信息交由计算机处理(实现自动控制)。

                3. 油缸行程指示器
                油缸行程指示器由主令装置和指示装置组成。主令装置又由主令控制器和驱
            动机构组成,如图 7-6 所示。

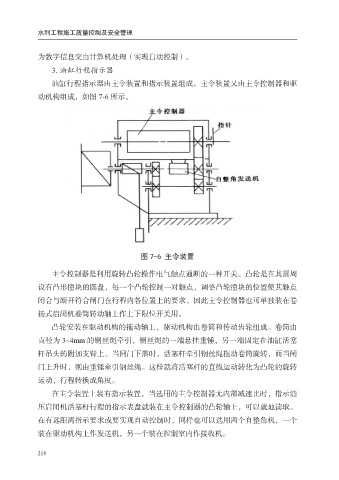

                                         图 7-6 主令装置

                主令控制器是利用旋转凸轮操作电气触点通断的一种开关。凸轮是在其圆周
            设有凸形撞块的圆盘,每一个凸轮控制一对触点,调整凸轮撞块的位置使其触点
            闭合与断开符合闸门在行程内各位置上的要求。因此主令控制器也可单独装在卷

            扬式启闭机卷筒转动轴上作上下限位开关用。
                凸轮安装在驱动机构的拖动轴上,驱动机构由卷筒和传动齿轮组成。卷筒由

            直径为 3~4mm 的钢丝绳牵引,钢丝绳的一端悬挂重锤,另一端固定在油缸活塞
            杆吊头的附加支臂上。当闸门下落时,活塞杆牵引钢丝绳拖动卷筒旋转,而当闸
            门上升时,则由重锤牵引钢丝绳。这样就将活塞杆的直线运动转化为凸轮的旋转

            运动,行程转换成角度。
                在主令装置上装有指示装置,当选用的主令控制器无内部减速比时,指示油
            压启闭机活塞杆行程的指示表盘就装在主令控制器的凸轮轴上,可以就地读取。

            在有远距离指示要求或要实现自动控制时,同样也可以选用两个自整角机,一个
            装在驱动机构上作发送机,另一个装在控制室内作接收机。
