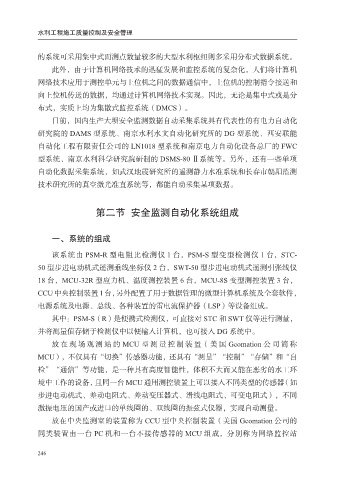

水利工程施工质量控制及安全管理
的系统可采用集中式而测点数量较多的大型水利枢纽则多采用分布式数据系统。
此外，由于计算机网络技术的迅猛发展和监控系统的复杂化，人们将计算机
网络技术应用于测控单元与上位机之间的数据通信中，上位机的控制指令接送和
向上位机传送的数据，均通过计算机网络技术实现。因此，无论是集中式或是分
布式，实质上均为集散式监控系统（DMCS）。
目前，国内生产大坝安全监测数据自动采集系统具有代表性的有电力自动化
研究院的 DAMS 型系统、南京水利水文自动化研究所的 DG 型系统、西安联能
自动化工程有限责任公司的 LN1018 型系统和南京电力自动化设备总厂的 FWC
型系统、南京水利科学研究院研制的 DSMS-80 Ⅱ系统等。另外，还有一些单项
自动化数据采集系统，如武汉地震研究所的遥测静力水准系统和长春市朝阳监测
技术研究所的真空激光准直系统等，都能自动采集某项数据。
第二节 安全监测自动化系统组成
一、系统的组成
该系统由 PSM-R 型电阻比检测仪 1 台，PSM-S 型变型检测仪 1 台，STC-
50 型步进电动机式遥测垂线坐标仪 2 台，SWT-50 型步进电动机式遥测引张线仪
18 台，MCU-32R 型应力机、温度测控装置 6 台，MCU-8S 变型测控装置 3 台，
CCU中央控制装置1台，另外配置了用于数据管理的微型计算机系统及全套软件，
电源系统及电源、总线、各种装置的雷电流保护器（LSP）等设备组成。
其中：PSM-S（R）是便携式检测仪，可直接对 STC 和 SWT 仪等进行测量，
并将测量值存储于检测仪中以便输入计算机，也可接入 DG 系统中。
放在现场观测站的 MCU 型测量控制装置（美国 Geomation 公司简称
MCU），不仅具有“切换”传感器功能，还具有“测量”“控制”“存储”和“自
检”“通信”等功能，是一种具有高度智能性，体积不大而又能在恶劣的水工环
境中工作的设备，且同一台 MCU 通用测控装置上可以接入不同类型的传感器（如
步进电动机式、差动电阻式、差动变压器式、滑线电阻式、可变电阻式），不同
激振电压的国产或进口的单线圈的、双线圈的振弦式仪器，实现自动测量。
放在中央监测室的装置称为 CCU 型中央控制装置（美国 Gcomation 公司的
同类装置由一台 PC 机和一台不接传感器的 MCU 组成，分别称为网络监控站
