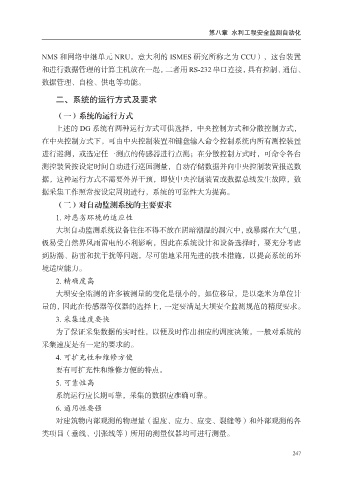

Page 259 - 水利工程施工质量控制及安全管理
P. 259
第八章 水利工程安全监测自动化
NMS 和网络中继单元 NRU。意大利的 ISMES 研究所称之为 CCU），这台装置
和进行数据管理的计算主机放在一起，二者用 RS-232 串口连接，具有控制、通信、
数据管理、自检、供电等功能。
二、系统的运行方式及要求
（一）系统的运行方式
上述的 DG 系统有两种运行方式可供选择，中央控制方式和分散控制方式，
在中央控制方式下，可由中央控制装置和键盘输入命令控制系统内所有测控装置
进行巡测，或选定任一测点的传感器进行点测；在分散控制方式时，可命令各台
测控装置按设定时间自动进行巡回测量，自动存储数据并向中央控制装置报送数
据，这种运行方式不需要外界干预，即使中央控制装置或数据总线发生故障，数
据采集工作照常按设定周期进行，系统的可靠性大为提高。
（二）对自动监测系统的主要要求
1. 对恶劣环境的适应性
大坝自动监测系统设备往往不得不放在阴暗潮湿的洞穴中，或暴露在大气里，
极易受自然界风雨雷电的不利影响，因此在系统设计和设备选择时，要充分考虑
到防潮、防雷和抗干扰等问题，尽可能地采用先进的技术措施，以提高系统的环
境适应能力。
2. 精确度高
大坝安全监测的许多被测量的变化是很小的，如位移量，是以毫米为单位计
量的，因此在传感器等仪器的选择上，一定要满足大坝安全监测规范的精度要求。
3. 采集速度要快
为了保证采集数据的实时性，以便及时作出相应的调度决策，一般对系统的
采集速度是有一定的要求的。
4. 可扩充性和维修方便
要有可扩充性和维修方便的特点。
5. 可靠性高
系统运行应长期可靠，采集的数据应准确可靠。
6. 通用性要强
对建筑物内部观测的物理量（温度、应力、应变、裂缝等）和外部观测的各
类项目（垂线、引张线等）所用的测量仪器均可进行测量。
