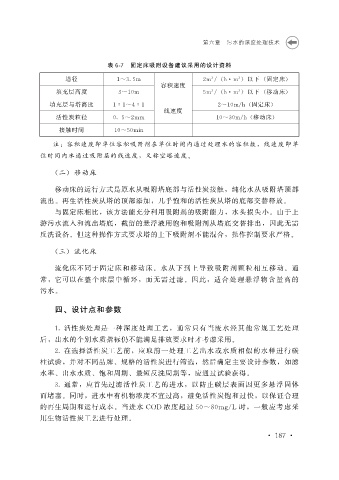

Page 195 - 污水处理技术及工程应用

第六章 污水的深度处理技术

表 ６Ｇ７ 固定床吸附设备建议采用的设计资料

塔径 １~３ ５m ２m / ( h m )以下 ( 固定床)
３
３
容积速度
填充层高度 ３~１０m ５m / ( h m )以下 ( 移动床)
３
３
填充层与塔高比 １∶１~４∶１ ２~１０m / h ( 固定床)
线速度
活性炭粒径 ０ ５~２mm １０~３０m / h ( 移动床)
接触时间 １０~５０min
注:容积速度即单位容积吸附剂在单位时间内通过处理水的容积数,线速度即单
位时间内水通过吸附层的线速度,又称空塔速度.

( 二)移动床

移动床的运行方式是原水从吸附塔底部与活性炭接触,纯化水从吸附塔顶部
流出.再生活性炭从塔的顶部添加,几乎饱和的活性炭从塔的底部交替释放.
与固定床相比,该方法能充分利用吸附剂的吸附能力,水头损失小.由于上
游污水流入和流出塔底,截留的悬浮液用饱和吸附剂从塔底交替排出,因此无需
反洗设备.但这种操作方式要求塔的上下吸附剂不能混合,操作控制要求严格.

( 三)流化床

流化床不同于固定床和移动床.水从下到上导致吸附剂颗粒相互移动.通
常,它可以在整个床层中循环,而无需过滤.因此,适合处理悬浮物含量高的
污水.

四、设计点和参数

１ 活性炭处理是一种深度处理工艺,通常只有当废水经其他常规工艺处理
后,出水的个别水质指标仍不能满足排放要求时才考虑采用.
２ 在选择活性炭工艺前,应取前一处理工艺出水或水质相似的水样进行碳
柱试验,并对不同品牌、规格的活性炭进行筛选,然后确定主要设计参数,如滤
水率、出水水质、饱和周期、最短反洗周期等,应通过试验获得.
３ 通常,应首先过滤活性炭工艺的进水,以防止碳层表面因更多悬浮固体
而堵塞.同时,进水中有机物浓度不宜过高,避免活性炭饱和过快,以保证合理
的再生周期和运行成本.当进水 COD 浓度超过 ５０~８０m g L 时,一般应考虑采
/
用生物活性炭工艺进行处理.

１ ８ ７
