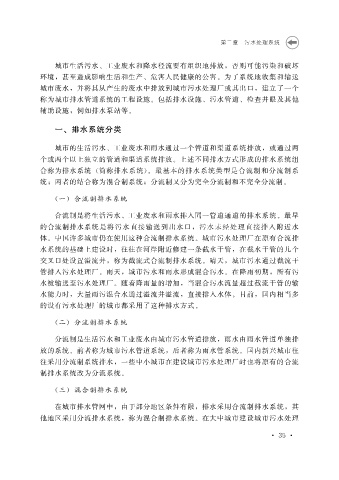

第二章 污水处理系统

城市生活污水、工业废水和降水径流要有组织地排放,否则可能污染和破坏
环境,甚至造成影响生活和生产、危害人民健康的公害.为了系统地收集和输送
城市废水,并将其从产生的废水中排放到城市污水处理厂或其出口,建立了一个
称为城市排水管道系统的工程设施.包括排水设施、污水管道、检查井眼及其他
辅助设施,例如排水泵站等.

一、排水系统分类

城市的生活污水、工业废水和雨水通过一个管道和渠道系统排放,或通过两
个或两个以上独立的管道和渠道系统排放.上述不同排水方式形成的排水系统组
合称为排水系统 ( 简称排水系统).最基本的排水系统类型是合流制和分流制系
统;两者的结合称为混合制系统;分流制又分为完全分流制和不完全分流制.
( 一)合流制排水系统

合流制是将生活污水、工业废水和雨水排入同一管道通道的排水系统.最早
的合流制排水系统是将污水直接输送到出水口,污水未经处理直接排入附近水
体.中国许多城市仍在使用这种合流制排水系统.城市污水处理厂在原有合流排
水系统的基础上建设时,往往在河岸附近修建一条截水干管,在截水干管的几个
交叉口处设置溢流井,称为截流式合流制排水系统.晴天,城市污水通过截流干
管排入污水处理厂.雨天,城市污水和雨水形成混合污水.在降雨初期,所有污
水被输送至污水处理厂.随着降雨量的增加,当混合污水流量超过截流干管的输
水能力时,大量雨污混合水通过溢流井溢流,直接排入水体.目前,国内相当多
的设有污水处理厂的城市都采用了这种排水方式.
( 二)分流制排水系统

分流制是生活污水和工业废水由城市污水管道排放,雨水由雨水管道单独排
放的系统.前者称为城市污水管道系统,后者称为雨水管系统.国内新兴城市往
往采用分流制系统排水,一些中小城市在建设城市污水处理厂时也将原有的合流
制排水系统改为分流系统.
( 三)混合制排水系统

在城市排水管网中,由于部分地区条件有限,排水采用合流制排水系统,其
他地区采用分流排水系统,称为混合制排水系统.在大中城市建设城市污水处理
