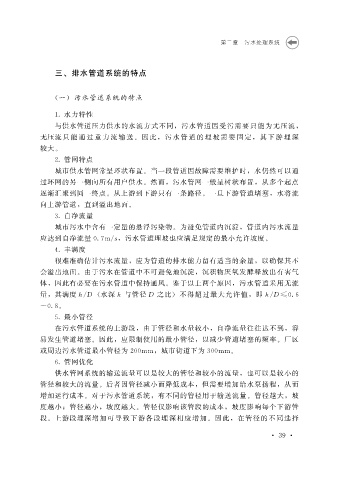

Page 47 - 污水处理技术及工程应用

第二章 污水处理系统

三、排水管道系统的特点

( 一)污水管道系统的特点

１ 水力特性
与供水管道压力供水的水流方式不同,污水管道因受污需要只能为无压流,
无压流 只 能 通 过 重 力 流 输 送.因 此,污 水 管 道 的 埋 坡 需 要 固 定,其 下 游 埋 深
较大.
２ 管网特点
城市供水管网常呈环状布置.当一段管道因故障需要维护时,水仍然可以通
过环网的另一侧向所有用户供水.然而,污水管网一般呈树状布置,从多个起点
逐渐汇聚到同一终点.从上游到下游只有一条路径.一旦下游管道堵塞,水将流
向上游管道,直到溢出地面.
３ 自净流量
城市污水中含有一定量的悬浮污染物.为避免管道内沉淀,管道内污水流量
应达到自净流量 ０ ７m / s ,污水管道埋坡也应满足规定的最小允许坡度.
４ 丰满度
很难准确估计污水流量,应为管道的排水能力留有适当的余量,以确保其不
会溢出地面.由于污水在管道中不可避免地沉淀,沉积物厌氧发酵释放出有害气
体,因此有必要在污水管道中保持通风.鉴于以上两个原因,污水管道采用无流
量,其满度h / D ( 水深 h 与管径 D 之比)不得超过最大允许值,即 h / D ≤０ ６
~０ ８ .
５ 最小管径
在污水管道系统的上游段,由于管径和水量较小,自净流量往往达不到,容
易发生管道堵塞.因此,应限制使用的最小管径,以减少管道堵塞的频率.厂区
或周边污水管道最小管径为 ２００mm ,城市街道下为 ３００mm .
６ 管网优化
供水管网系统的输送流量可以是较大的管径和较小的流量,也可以是较小的
管径和较大的流量.后者因管径减小而降低成本,但需要增加给水泵扬程,从而
增加运行成本.对于污水管道系统,有不同的管径用于输送流量.管径越大,坡
度越小;管径越小,坡度越大.管径仅影响该管段的成本,坡度影响每个下游管
段.上游段埋深增加可导致下游各段埋深相应增加.因此,在管径的不同选择

３ ９
