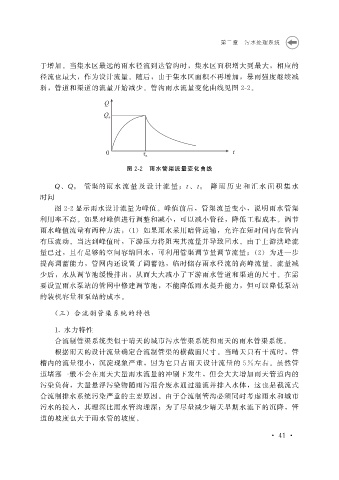

Page 49 - 污水处理技术及工程应用

第二章 污水处理系统

于增加.当集水区最远的雨水径流到达管沟时,集水区面积增大到最大,相应的
径流也最大,作为设计流量.随后,由于集水区面积不再增加,暴雨强度继续减
弱,管道和渠道的流量开始减少.管沟雨水流量变化曲线见图 ２Ｇ２ .

图 ２Ｇ２ 雨水管渠流量变化曲线

—降 雨 历 史 和 汇 水 面 积 集 水
Q 、 Q ０ —管渠的雨 水 流 量 及 设 计 流 量; t 、 t ０
时间
图 ２Ｇ２ 显示雨水设计流量为峰值.峰值前后,管渠流量变小,说明雨水管渠
利用率不高.如果对峰值进行调整和减小,可以减小管径,降低工程成本.调节
雨水峰值流量有两种方法:( １ )如果雨水采用暗管运输,允许在短时间内在管内
有压流动.当达到峰值时,下游压力将阻塞其流量并导致回水.由于上游洪峰流
量已过,且有足够的空间容纳回水,可利用管渠调节量调节流量;( ２ )为进一步
提高调蓄能力,管网内还设置了调蓄池,临时储存雨水径流的高峰流量.流量减
少后,水从调节池缓慢排出,从而大大减小了下游雨水管道和渠道的尺寸.在需
要设置雨水泵站的管网中修建调节池,不能降低雨水提升能力,但可以降低泵站
的装机容量和泵站的成本.

( 三)合流制管渠系统的特性

１ 水力特性
合流制管渠系统类似于晴天的城市污水管渠系统和雨天的雨水管渠系统.
根据雨天的设计流量确定合流制管渠的横截面尺寸.当晴天只有干流时,管
槽内的流量很小,沉淀现象严重,因为它只占雨天设计流量的 ５％ 左右.虽然管
道堵塞一般不会在雨天大量雨水流量的冲刷下发生,但会大大增加雨天管道内的
污染负荷,大量悬浮污染物随雨污混合废水通过溢流并排入水体,这也是截流式
合流制排水系统污染严重的主要原因.由于合流制管沟必须同时考虑雨水和城市
污水的接入,其埋深比雨水管沟埋深;为了尽量减少晴天早期水流下的沉降,管
道的坡度也大于雨水管的坡度.

４ １
