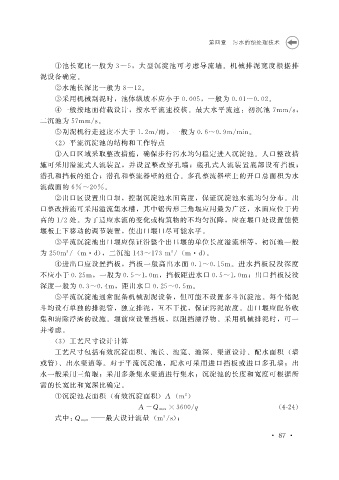

Page 95 - 污水处理技术及工程应用

第四章 污水的预处理技术

① 池长宽比一般为 ３~５ ,大型沉淀池可考虑导流墙.机械排泥宽度根据排
泥设备确定.
② 水池长深比一般为 ８~１２ .
③ 采用机械刮泥时,池体纵坡不应小于 ０ ００５ ,一般为 ０ ０１~０ ０２ .
④ 一般按地面荷载设计,按水平流速校核.最大水平流速:初沉池 ７mm / s ,
二沉池为 ５７mm / s .
⑤ 刮泥机行走速度不大于 １ ２m / 雨,一般为 ０ ６~０ ９m / min .
( ２ )平流沉淀池的结构和工作特点
①入口区域采取整改措施,确保步行污水均匀稳定进入沉淀池.人口整改措
施可采用溢流式人流装置,并设置整改穿孔墙;底孔式人流装置底部设有挡板;
潜孔和挡板的组合;潜孔和整流器壁的组合.多孔整流器壁上的开口总面积为水

流截面的 ６％~２０％ .
②出口区设置出口堰,控制沉淀池水面高度,保证沉淀池水流均匀分布.出
口整改措施可采用溢流集水槽,其中锯齿形三角堰应用最为广泛,水面应位于齿
高的 １ / ２ 处.为了适应水流的变化或构筑物的不均匀沉降,应在堰口处设置能使

堰板上下移动的调节装置,使出口堰口尽可能水平.
③平流沉淀池出口堰应保证沿整个出口堰的单位长度溢流相等,初沉池一般
３
３
为 ２５０m / ( m d ),二沉池 １４３~１７３m / ( m d ).
④ 进出口应设置挡板,挡板一般高出水面 ０ １~０ １５m .进水挡板浸没深度
不应小于０ ２５m ,一般为０ ５~１ ０m ,挡板距进水口０ ５~１ ０m ;出口挡板浸没
深度一般为 ０ ３~０ ４m ,距出水口 ０ ２５~０ ５m .
⑤平流沉淀池通常配备机械刮泥设备,但可能不设置多斗沉淀池.每个储泥
斗均设有单独的排泥管,独立排泥,互不干扰,保证污泥浓度.出口堰应配备收
集和清除浮渣的设施.堰前应设置挡板,以阻挡漂浮物.采用机械排泥时,可一
并考虑.
( ３ )工艺尺寸设计计算
工艺尺寸包括有效沉淀面积、池长、池宽、池深、渠道设计、配水面积 ( 墙
或管)、出水渠道等.对于平流沉淀池,配水可采用进口挡板或进口多孔墙;出
水一般采用三角堰;采用多条集水渠道进行集水;沉淀池的长度和宽度可根据所
需的长宽比和宽深比确定.
２
① 沉淀池表面积 ( 有效沉淀面积) A ( m )
q
A ＝Qmax ×３６００ / ( ４Ｇ２４ )
３
———最大设计流量 ( m / s );
式中: Qmax
８ ７
