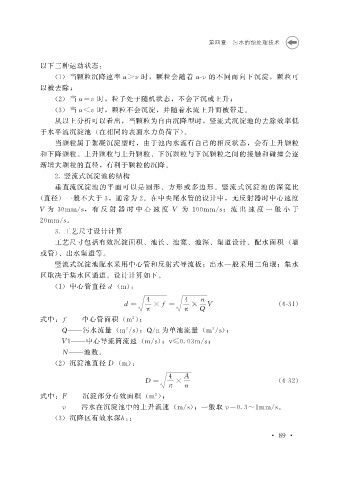

第四章 污水的预处理技术
以下三种运动状态:
( 1 )当颗粒沉降速率u>v 时,颗粒会随着 uGv 的不同而向下沉淀,颗粒可
以被去除;
( 2 )当u=v 时,粒子处于随机状态,不会下沉或上升;
( 3 )当u<v 时,颗粒不会沉淀,并随着水流上升而被带走.
从以上分析可以看出,当颗粒为自由沉降型时,竖流式沉淀池的去除效率低
于水平流沉淀池 ( 在相同的表面水力负荷下).
当颗粒属于絮凝沉淀型时,由于池内水流有自己的相反状态,会有上升颗粒
和下降颗粒.上升颗粒与上升颗粒、下沉颗粒与下沉颗粒之间的接触和碰撞会逐
渐增大颗粒的直径,有利于颗粒的沉降.
2 竖流式沉淀池的结构
垂直流沉淀池的平面可以是圆形、方形或多边形.竖流式沉淀池的深宽比
( 直径)一般不大于 3 ,通常为 2 .在中央尾水管的设计中,无反射器时中心速度
V 为 30mm / s , 有 反 射 器 时 中 心 速 度 V 为 100mm / s ; 流 出 速 度 一 般 小 于
20mm / s .
3 工艺尺寸设计计算
工艺尺寸包括有效沉淀面积、池长、池宽、池深、渠道设计、配水面积 ( 墙
或管)、出水渠道等.
竖流式沉淀池配水采用中心管和反射式导流板;出水一般采用三角堰;集水
区取决于集水区通道.设计计算如下.
( 1 )中心管直径d ( m ):
4 4 n
d = ×f = × V ( 4G31 )
π π Q
2
式中: ———中心管面积 ( m );
f
3
3
Q ———污水流量 ( m / s ); Q / n为单池流量 ( m / s );
V1 ———中心导流筒流速 ( m / s ); v≤0 03m / s ;
N ———池数.
( 2 )沉淀池直径 D ( m ):
4 A
D = × ( 4G32 )
π n
2
式中: F ———沉淀部分有效面积 ( m );
v ———污水在沉淀池中的上升流速 ( m / s );一般取v=0 3~1mm / s .
:
( 3 )沉降区有效水深 h 2
