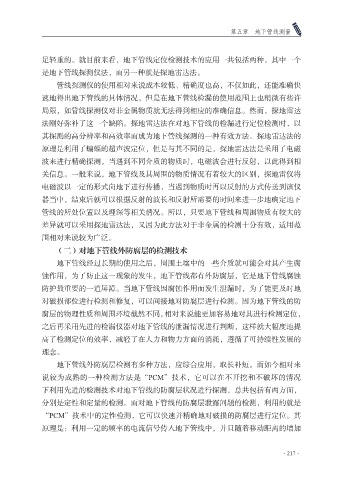

第五章 地下管线测量

足轻重的。就目前来看，地下管线定位检测技术的应用一共包括两种，其中一个
是地下管线探测仪法，而另一种就是探地雷达法。
管线探测仪的使用相对来说成本较低、精确度也高，不仅如此，还能准确快

速地得出地下管线的具体情况，但是在地下管线检漏的使用范围上也稍微有些许
局限，如管线探测仪对非金属物质就无法得到相应的准确信息。然而，探地雷达
法刚好弥补了这一个缺陷。探地雷达法在对地下管线的检漏进行定位检测时，以
其探测的高分辨率和高效率而成为地下管线探测的一种有效方法。探地雷达法的

原理是利用了蝙蝠的超声波定位，但是与其不同的是，探地雷达法是采用了电磁
波来进行精确探测，当遇到不同介质的物质时，电磁波会进行反射，以此得到相
关信息。一般来说，地下管线及其周围的物质情况有着较大的区别，探地雷仪将
电磁波以一定的形式向地下进行传播，当遇到物质时再以反射的方式传送到该仪

器当中，结束后就可以根据反射的波长和反射所需要的时间来进一步地确定地下
管线的所处位置以及埋深等相关情况。所以，只要地下管线和周围物质有较大的
差异就可以采用探地雷达法，又因为此方法对于非金属的检测十分有效，适用范
围相对来说较为广泛。

（二）对地下管线外防腐层的检测技术
地下管线经过长期的使用之后，周围土壤中的一些介质就可能会对其产生腐
蚀作用，为了防止这一现象的发生，地下管线都有外防腐层，它是地下管线腐蚀
防护最重要的一道屏障。当地下管线因腐蚀作用而发生泄漏时，为了能更及时地

对破损部位进行检测和修复，可以间接地对防腐层进行检测。因为地下管线的防
腐层的物理性质和周围环境截然不同，相对来说能更加容易地对其进行检测定位，
之后再采用先进的检漏仪器对地下管线的泄漏情况进行判断，这样就大幅度地提
高了检测定位的效率，减轻了在人力和物力方面的消耗，遵循了可持续性发展的

理念。
地下管线外防腐层检测有多种方法，应综合应用，取长补短。而如今相对来
说较为成熟的一种检测方法是“PCM”技术，它可以在不开挖和不破坏的情况
下利用先进的检测技术对地下管线的防腐层状况进行探测，总共包括有两方面，

分别是定性和定量的检测。而对地下管线的防腐层泄露问题的检测，利用的就是
“PCM”技术中的定性检测，它可以快速并精确地对破损的防腐层进行定位。其
原理是：利用一定的频率的电流信号传入地下管线中，并且随着移动距离的增加
