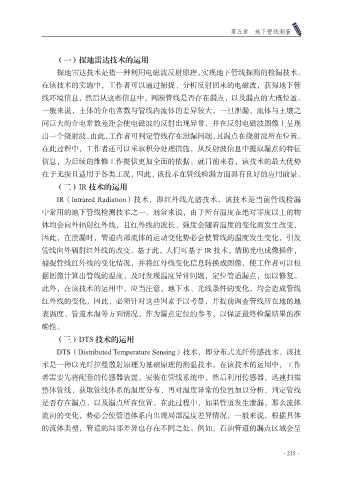

第五章 地下管线测量

（一）探地雷达技术的运用
探地雷达技术是指一种利用电磁波反射原理，实现地下管线探测的检漏技术。
在该技术的实施中，工作者可以通过捕捉、分析反射回来的电磁波，获得地下管

线环境信息，然后从这些信息中，判断管线是否存在漏点，以及漏点的大概位置。
一般来说，土体的介电常数与管线内流体的差异较大，一旦泄漏，流体与土壤之
间巨大的介电常数差距会使电磁波的反射出现异常，并在反射电磁波图像上呈现
出一个绕射波，由此，工作者可判定管线存在泄漏问题，且漏点在绕射波所在位置。

在此过程中，工作者还可以采取积分处理措施，从反射波信息中提取漏点的特征
信息，为后续的维修工作提供更加全面的依据。就目前来看，该技术的最大优势
在于无损且适用于各类工况，因此，该技术在管线检漏方面具有良好的应用前景。
（二）IR 技术的运用

IR（Intrared Radiation）技术，即红外线光谱技术，该技术是当前管线检漏
中常用的地下管线检测技术之一。通常来说，由于所有温度在绝对零度以上的物
体均会向外辐射红外线，且红外线的波长、强度会随着温度的变化而发生改变，
因此，在泄漏时，管道内部流体的运动变化势必会使管线的温度发生变化，引发

管线向外辐射红外线的改变。基于此，人们可基于 IR 技术，借助光电成像操作，
捕捉管线红外线的变化情况，并将红外线变化信息转换成图像，使工作者可以根
据图像计算出管线的温度，及时发现温度异常问题，定位管道漏点，加以修复。
此外，在该技术的运用中，应当注意，地下水、光线条件的变化，均会造成管线

红外线的变化，因此，必须针对这些因素予以考量，并提前调查管线所在地的地
表温度、管道水温等方面情况，作为漏点定位的参考，以保证最终检漏结果的准
确性。
（三）DTS 技术的运用

DTS（Distributed Temperature Sensing）技术，即分布式光纤传感技术，该技
术是一种以光纤拉曼散射原理为基础原理的测温技术。在该技术的运用中，工作
者需要先将配套的传感器装置，安装在管线系统中，然后利用传感器，迅速扫描
整体管线，获取管线体系的温度分布，再对温度异常的位置加以分析，判定管线

是否存在漏点，以及漏点所在位置。在此过程中，如果管道发生泄漏，那么流体
流向的变化，势必会使管道体系内出现局部温度差异情况，一般来说，根据具体
的流体类型，管道的局部差异也存在不同之处。例如，石油管道的漏点区域会呈
