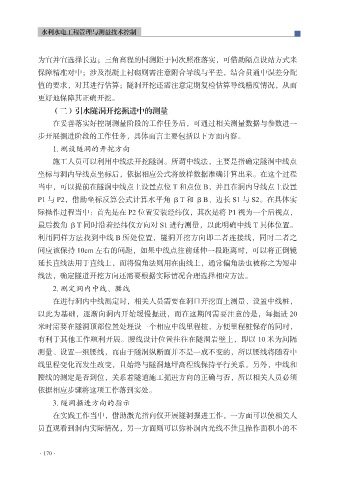

水利水电工程管理与测量技术控制

为宜并宜选择长边；三角高程的同测距于同次照准落实，可借助隔点设站方式来
保障精准对中；涉及混凝土衬砌则需注意附合导线与平差，结合贯通中误差分配
值的要求，对其进行估算；隧洞开挖还需注意定期复检估算导线精度情况，从而

更好地保障其正确开挖。
（二）引水隧洞开挖掘进中的测量
在妥善落实好控制测量阶段的工作任务后，可通过相关测量数据与参数进一
步开展掘进阶段的工作任务，具体而言主要包括以下方面内容。

1. 测设隧洞的开挖方向
施工人员可以利用中线法开挖隧洞。所谓中线法，主要是指确定隧洞中线点
坐标与洞内导线点坐标后，依据相应公式将放样数据准确计算出来。在这个过程
当中，可以提前在隧洞中线点上设置点位 T 和点位 B，并且在洞内导线点上设置

P1 与 P2，借助坐标反算公式计算水平角 βT 和βB、边长 S1 与 S2。在具体实
际操作过程当中：首先是在 P2 位置安装经纬仪，其次是将 P1 视为一个后视点，
最后拨角 βT 同时沿着经纬仪方向对 S1 进行测量，以此明确中线 T 具体位置。
利用同样方法找到中线 B 所处位置，隧洞开挖方向即二者连接线，同时二者之

间应该保持 10cm 左右的间距，如果中线点往前延伸一段距离时，可以将正倒镜
延长直线法用于直线上，而将偏角法则用在曲线上，通常偏角法也被称之为短串
线法，确定隧道开挖方向还需要根据实际情况合理选择相应方法。
2. 测定洞内中线、腰线

在进行洞内中线测定时，相关人员需要在洞口开挖面上测量、设置中线桩，
以此为基础，逐渐向洞内开始缓慢掘进，而在这期间需要注意的是，每掘进 20
米时需要在隧洞顶部位置处埋设一个相应中线里程桩，方便里程桩保存的同时，
有利于其他工作顺利开展。腰线设计位置往往在隧洞岩壁上，即以 10 米为间隔

测量、设置一组腰线，而由于隧洞纵断面并不是一成不变的，所以腰线将随着中
线里程变化而发生改变，且始终与隧洞地坪高程线保持平行关系。另外，中线和
腰线的测定是否到位，关系着隧道施工掘进方向的正确与否，所以相关人员必须
依据相应步骤将这项工作落到实处。

3. 隧洞掘进方向的指示
在实践工作当中，借助激光指向仪开展隧洞掘进工作，一方面可以使相关人
员直观看到洞内实际情况，另一方面则可以弥补洞内光线不佳且操作面积小的不

·170·
