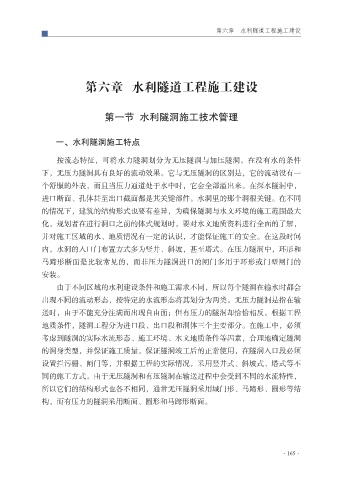

第六章 水利隧道工程施工建设
第六章 水利隧道工程施工建设
第一节 水利隧洞施工技术管理
一、水利隧洞施工特点
按流态特征，可将水力隧洞划分为无压隧洞与加压隧洞。在没有水的条件
下，无压力隧洞具有良好的流动效果。它与无压隧洞的区别是，它的流动没有一
个舒服的外表，而且当压力通道处于水中时，它会全部溢出来。在深水隧洞中，
进口断面、孔体甚至出口截面都是其关键部件。水洞里的那个洞很关键。在不同
的情况下，建筑的结构形式也要有差异，为确保隧洞与水文环境的施工范围最大
化，规划者在进行洞口之前的体式规划时，要对水文地质资料进行全面的了解，
并对施工区域的水、地质情况有一定的认识，才能保证施工的安全。在这段时间
内，水洞的入口门布置方式多为竖井、斜坡，甚至塔式。在压力隧洞中，环形和
马蹄形断面是比较常见的，而非压力隧洞进口的闸门多用于环形或门型闸门的
安装。
由于不同区域的水利建设条件和施工需求不同，所以每个隧洞在输水时都会
出现不同的流动形态，按特定的水流形态将其划分为两类。无压力隧洞是指在输
送时，由于不能充分注满而出现自由面；但有压力的隧洞却恰恰相反。根据工程
地质条件，隧洞工程分为进口段、出口段和洞体三个主要部分。在施工中，必须
考虑到隧洞的实际水流形态、施工环境、水文地质条件等因素，合理地确定隧洞
的洞身类型，并保证施工质量，保证隧洞竣工后的正常使用，在隧洞入口段必须
设置拦污栅、闸门等，并根据工程的实际情况，采用竖井式、斜坡式、塔式等不
同的施工方式。由于无压隧洞和有压隧洞在输送过程中会受到不同的水流特性，
所以它们的结构形式也各不相同，通常无压隧洞采用城门形、马蹄形、圆形等结
构，而有压力的隧洞采用断面、圆形和马蹄形断面。
