Page 144 - 加氢站建设及工艺技术研究

第五章 加氢工艺中设备的腐蚀和防护

（1） 热处理的影响。对于 Cr-Mo 钢来说热处理对它的性能影响很大，API

RP941 出版物指出，2.25Cr-1Mo 钢在 1275° F（690℃）经 16h 焊后热处理，比
其在 165° F（631℃）经 24h 焊后热处理，有较好的抗高温氢腐蚀性能。将 IGr-

0.5Mo 和 1.25C-0.5Mo 钢的焊后热处理温度从规范要求的 1100° F（593℃）提高

到 1250F（677℃），也可改善抗氢腐蚀性能。
（2）一次应力的影响。试验证明，承受正常设计应力以上的钢材在高压氢气

下应力破坏延展性（stess nupure duetility）降低。对于在正常设计应力下，无论
是按 ASME 规范第Ⅷ篇第一分篇（具有较低设计应力），还是按第二分篇（具有

较高设计应力）设计的临氢压力容器，从用户提供的许多安全操作点和事故数据
来看，没有反映出设计应力高低对氢腐蚀有影响。

（3）二次应力的影响。二次应力，例如，热应力或冷加工产生的残余应力，

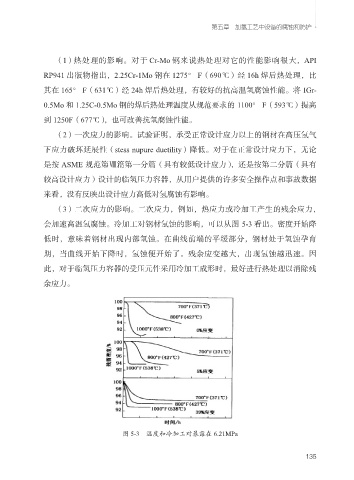

会加速高温氢腐蚀。冷加工对钢材氢蚀的影响，可以从图 5-3 看出。密度开始降

低时，意味着钢材出现内部氢蚀。在曲线前端的平缓部分，钢材处于氢蚀孕育
期，当曲线开始下降时，氢蚀便开始了。残余应变越大，出现氢蚀越迅速。因

此，对于临氢压力容器的受压元件采用冷加工成形时，最好进行热处理以消除残
余应力。

图 5-3 温度和冷加工对暴露在 6.21MPa

135
