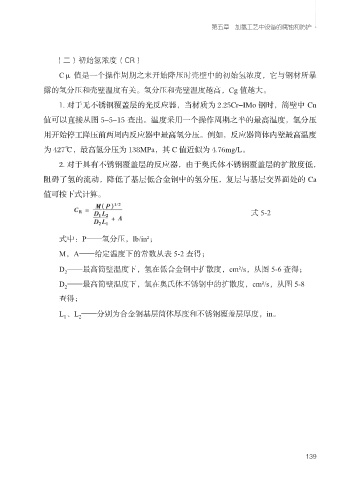

Page 148 - 加氢站建设及工艺技术研究

第五章 加氢工艺中设备的腐蚀和防护

（二）初始氢浓度（CR）
Cμ 值是一个操作周期之末开始降压时壳壁中的初始氢浓度，它与钢材所暴

露的氢分压和壳壁温度有关。氢分压和壳壁温度越高，Cg 值越大。
1. 对于无不锈钢覆盖层的光反应器，当材质为 2.25Cr-IMo 钢时，简壁中 Cn

值可以直接从图 5-5-15 查出。温度采用一个操作周期之半的最高温度，氢分压
用开始停工降压前两周内反应器中最高氢分压。例如，反应器筒体内壁最高温度

为 427℃，最高氢分压为 138MPa，其 C 值近似为 4.76mg/L。
2. 对于具有不锈钢覆盖层的反应器，由于奥氏体不锈钢覆盖层的扩散度低，

阻碍了氢的流动，降低了基层低合金钢中的氢分压，复层与基层交界面处的 Ca
值可按下式计算。

式 5-2

式中：P——氢分压，lb/in²；
M，A——给定温度下的常数从表 5-2 查得；

D ——最高筒壁温度下，氢在低合金钢中扩散度，cm²/s，从图 5-6 查得；
2
D ——最高简壁温度下，氢在奥氏体不锈钢中的扩散度，cm²/s，从图 5-8
2
查得；

L 、L ——分别为合金钢基层筒体厚度和不锈钢覆盖层厚度，in。
1
2

139
