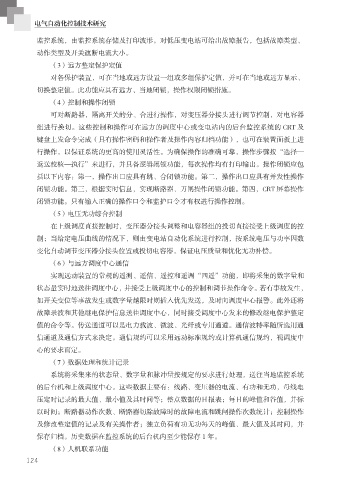

电气自动化控制技术研究

监控系统，由监控系统存储及打印波形。对低压变电站可给出故障报告，包括故障类型、

动作类型及开关遮断电流大小。
（3）远方整定保护定值
对各保护装置，可在当地或远方设置一组或多组保护定值，并可在当地或远方显示、

切换整定值。此功能应具有远方、当地闭锁，操作权限闭锁措施。
（4）控制和操作闭锁
可对断路器，隔离开关的分、合进行操作，对变压器分接头进行调节控制，对电容器

组进行换切。这些控制和操作可在远方的调度中心或变电站内的后台监控系统的 CRT 及
键盘上发命令完成（具有操作密码和操作者及操作内容归档功能），也可在装置面板上进
行操作，以保证系统的更高的使用灵活性。为确保操作的准确可靠，操作步骤按“选择—

返送校核—执行”来进行，并具备逻辑闭锁功能，每次操作均有打印输出。操作闭锁应包
括以下内容：第一，操作出口应具有跳、合闭锁功能。第二，操作出口应具有并发性操作

闭锁功能。第三，根据实时信息，实现断路器、刀闸操作闭锁功能。第四，CRT 屏幕操作
闭锁功能。只有输入正确的操作口令和监护口令才有权进行操作控制。
（5）电压无功综合控制

在上级调度直接控制时，变压器分接头调整和电容器组的投切直接接受上级调度的控
制；当给定电压曲线的情况下，则由变电站自动化系统进行控制，按系统电压与功率因数

变化自动调节变压器分接头位置或投切电容器，保证电压质量和优化无功补偿。
（6）与远方调度中心通信
实现远动装置的常规的遥测、遥信、遥控和遥调“四遥”功能，即将采集的数字量和

状态量实时地送往调度中心，并接受上级调度中心的控制和调节操作命令。若有事故发生，
如开关变位等事故发生或数字量越限时则插入优先发送，及时向调度中心报警。此外还将
故障录波和其他继电保护信息送往调度中心，同时接受调度中心发来的修改继电保护整定

值的命令等。传送通道可以是电力载波、微波、光纤或专用通道。通信波特率随所选用通
信通道及通信方式来决定。通信规约可以采用远动标准规约或计算机通信规约，视调度中
心的要求而定。

（7）数据处理和统计记录
系统将采集来的状态量、数字量和脉冲量按规定的要求进行处理，送往当地监控系统

的后台机和上级调度中心。这些数据主要有：线路、变压器的电流、有功和无功，母线电
压定时记录的最大值、最小值及其时间等；整点数据的日报表；每日的峰值和谷值，并标
以时间；断路器动作次数、断路器切除故障时的故障电流和跳闸操作次数统计；控制操作

及修改整定值的记录及有关操作者；独立负荷有功无功每天的峰值、最大值及其时间，并
保存归档。历史数据在监控系统的后台机内至少能保存 1 年。

（8）人机联系功能
