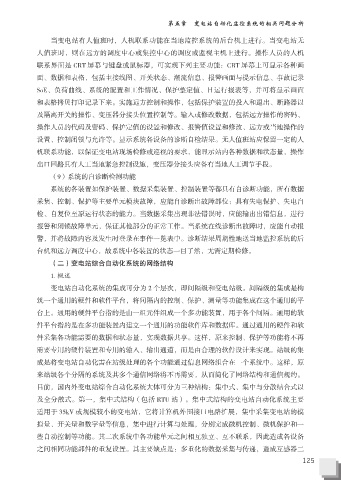

第五章 变电站自动化监控系统的相关问题分析

当变电站有人值班时，人机联系功能在当地监控系统的后台机上进行。当变电站无

人值班时，则在远方的调度中心或集控中心的调度或监视主机上进行。操作人员的人机
联系界面是 CRT 屏幕与键盘或鼠标器，可实现下列主要功能：CRT 屏幕上可显示各种画
面、数据和表格，包括主接线图、开关状态、潮流信息、报警画面与提示信息、事故记录

SoE、负荷曲线、系统的配置和工作情况、保护整定值、日运行报表等，并可将显示画面
和表格拷贝打印记录下来。实施远方控制和操作，包括保护装置的投入和退出、断路器以
及隔离开关的操作、变压器分接头位置控制等。输入或修改数据，包括远方操作的密码、

操作人员的代码及密码、保护定值的设置和修改、报警值设置和修改、远方或当地操作的
设置、控制闭锁与允许等。显示系统各设备的诊断自检结果。无人值班站应保留一定的人
机联系功能，以保证变电站现场检修或巡视的要求，能显示站内各种数据和状态量，操作

出口回路具有人工当地紧急控制设施，变压器分接头应备有当地人工调节手段。
（9）系统的自诊断检测功能

系统的各装置如保护装置、数据采集装置、控制装置等都具有自诊断功能，所有数据
采集、控制、保护等主要单元模块故障，应能自诊断出故障部位：具有失电保护、失电自
检、自复位至原运行状态的能力。当数据采集出现非法错误时，应能输出出错信息，进行

报警和闭锁故障单元，保证其他部分的正常工作。当系统在线诊断出故障时，应能自动报
警，并将故障内容及发生时登录在事件一览表中。诊断结果周期性地送当地监控系统的后

台机和远方调度中心，故系统中各装置的状态一目了然，无需定期检修。
（二）变电站综合自动化系统的网络结构
1. 概述

变电站自动化系统的集成可分为 2 个层次，即间隔级和变电站级。间隔级的集成是构
筑一个通用的硬件和软件平台，将间隔内的控制、保护、测量等功能集成在这个通用的平
台上。通用的硬件平台指的是由一组元件组成一个多功能装置，用于各个间隔。通用的软

件平台指的是在多功能装置内建立一个通用的功能软件库和数据库。通过通用的硬件和软
件采集各功能需要的数据和状态量，实现数据共享。这样，原来控制、保护等功能将不再
需要专用的硬件装置和专用的输入、输出通道，而是由合理的软件设计来实现。站级的集

成是将变电站自动化需在站级处理的各个功能通过信息网络组合在一个系统中。这样，原
来站级各个分隔的系统及其多个通信网络将不再需要，从而简化了网络结构和通信规约。

目前，国内外变电站综合自动化系统大体可分为三种结构：集中式、集中与分散结合式以
及全分散式。第一，集中式结构（包括 RTU 站）。集中式结构的变电站自动化系统主要
适用于 35kV 或规模较小的变电站，它将计算机外围接口电路扩展，集中采集变电站的模

拟量、开关量和数字量等信息，集中进行计算与处理，分别完成微机控制、微机保护和一
些自动控制等功能。其二次系统中各功能单元之间相互独立、互不联系，因此造成各设备

之间相同功能部件的重复设置。其主要缺点是：多重化的数据采集与传递，造成互感器二
