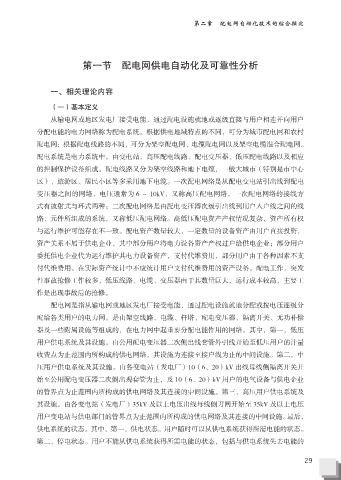

第二章 配电网自动化技术的综合探究

第一节 配电网供电自动化及可靠性分析

一、相关理论内容

（一）基本定义
从输电网或地区发电厂接受电能，通过配电设施就地或逐级直接与用户相连并向用户

分配电能的电力网络称为配电系统。根据供电地域特点的不同，可分为城市配电网和农村
配电网；根据配电线路的不同，可分为架空配电网、电缆配电网以及架空电缆混合配电网。
配电系统是电力系统中，由变电站、高压配电线路、配电变压器、低压配电线路以及相应

的控制保护设备组成。配电线路又分为架空线路和地下电缆，一般大城市（特别是市中心
区）、旅游区、居民小区等多采用地下电缆。一次配电网络是从配电变电站引出线到配电
变压器之间的网络，电压通常为 6 ～ 10kV，又称高压配电网络。一次配电网络的接线方

式有放射式与环式两种；二次配电网络是由配电变压器次级引出线到用户入户线之间的线
路、元件所组成的系统，又称低压配电网络。高低压配电资产产权情况复杂，资产所有权

与运行维护可能存在不一致。配电资产数量较大，一定数量的设备资产由用户直接投资，
资产关系不属于供电企业，其中部分用户将电力设备资产产权过户给供电企业；部分用户
委托供电企业代为运行维护其电力设备资产，支付代维费用，部分用户由于各种因素不支

付代维费用。在实际资产统计中不应统计用户支付代维费用的资产设备。配电工作，突发
性事故抢修工作较多，低压线路、电缆、变压器由于其数量巨大，运行成本较高，主要工

作是出现事故后的抢修。
配电网是指从输电网或地区发电厂接受电能，通过配电设施就地分配或按电压逐级分
配给各类用户的电力网。是由架空线路、电缆、杆塔、配电变压器、隔离开关、无功补偿

器及一些附属设施等组成的，在电力网中起重要分配电能作用的网络。其中，第一，低压
用户供电系统及其设施。由公用配电变压器二次侧出线套管外引线开始至低压用户的计量
收费点为止范围内所构成的供电网络，其设施为连接至接户线为止的中间设施。第二，中

压用户供电系统及其设施。由各变电站（发电厂）10（6、20）kV 出线母线侧隔离开关开
始至公用配电变压器二次侧出现套管为止，及 10（6、20）kV 用户的电气设备与供电企业
的管界点为止范围内所构成的供电网络及其连接的中间设施。第三，高压用户供电系统及

其设施。由各变电站（发电厂）35kV 及以上电压出线母线侧刀闸开始至 35kV 及以上电压
用户变电站与供电部门的管界点为止范围内所构成的供电网络及其连接的中间设施。最后，

供电系统的状态。其中，第一，供电状态。用户随时可以从供电系统获得所需电能的状态。
第二，停电状态。用户不能从供电系统获得所需电能的状态，包括与供电系统失去电能的

29
