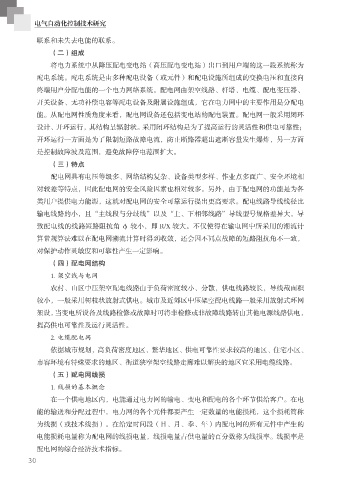

电气自动化控制技术研究

联系和未失去电能的联系。
（二）组成

将电力系统中从降压配电变电站（高压配电变电站）出口到用户端的这一段系统称为
配电系统。配电系统是由多种配电设备（或元件）和配电设施所组成的变换电压和直接向

终端用户分配电能的一个电力网络系统。配电网由架空线路、杆塔、电缆、配电变压器、
开关设备、无功补偿电容等配电设备及附属设施组成，它在电力网中的主要作用是分配电
能。从配电网性质角度来看，配电网设备还包括变电站的配电装置。配电网一般采用闭环

设计、开环运行，其结构呈辐射状。采用闭环结构是为了提高运行的灵活性和供电可靠性；
开环运行一方面是为了限制短路故障电流，防止断路器超出遮断容量发生爆炸，另一方面
是控制故障波及范围，避免故障停电范围扩大。

（三）特点
配电网具有电压等级多、网络结构复杂、设备类型多样、作业点多面广、安全环境相

对较差等特点，因此配电网的安全风险因素也相对较多。另外，由于配电网的功能是为各
类用户提供电力能源，这就对配电网的安全可靠运行提出更高要求。配电线路导线线径比
输电线路的小，且“主线段与分歧线”以及“上、下相邻线路”导线型号规格差异大，导

致配电线的线路短路阻抗角 φ 较小，即 R/X 较大。不仅使得在输电网中所采用的潮流计
算常规算法难以在配电网潮流计算时得到收敛，还会因不同点故障的短路阻抗角不一致，

对保护动作灵敏度和可靠性产生一定影响。
（四）配电网结构
1. 架空线与电网

农村、山区中压架空配电线路由于负荷密度较小、分散，供电线路较长，导线截面积
较小，一般采用树枝状放射式供电。城市及近郊区中压架空配电线路一般采用放射式环网
架设，当变电所设备及线路检修或故障时可将非检修或非故障线路转由其他电源线路供电，

提高供电可靠性及运行灵活性。
2. 电缆配电网
依据城市规划，高负荷密度地区、繁华地区、供电可靠性要求较高的地区、住宅小区、

市容环境有特殊要求的地区、街道狭窄架空线路走廊难以解决的地区宜采用电缆线路。
（五）配电网线损

1. 线损的基本概念
在一个供电地区内，电能通过电力网的输电、变电和配电的各个环节供给客户。在电
能的输送和分配过程中，电力网的各个元件都要产生一定数量的电能损耗，这个损耗简称

为线损（或技术线损）。在给定时间段（日、月、季、年）内配电网的所有元件中产生的
电能损耗电量称为配电网的线损电量，线损电量占供电量的百分数称为线损率。线损率是

配电网的综合经济技术指标。
