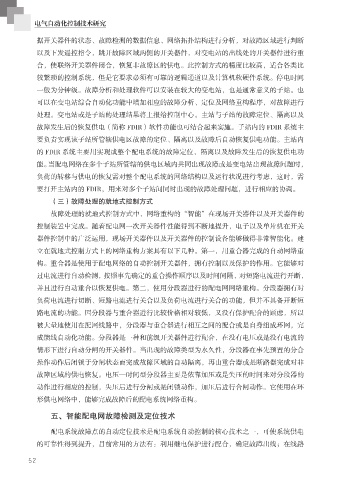

电气自动化控制技术研究

据开关器件的状态、故障检测的数据信息、网络拓扑结构进行分析，对故障区域进行判断

以及下发遥控指令，跳开故障区域两侧的开关器件，对变电站的出线处的开关器件进行重
合，使联络开关器件闭合，恢复非故障区的供电。此控制方式的精度比较高，适合各类比
较繁琐的控制系统，但是它要求必须有可靠的逻辑通道以及计算机软硬件系统。停电时间

一般为分钟级。故障分析和处理软件可以安装在较大的变电站，也是通常意义的子站。也
可以在变电站综合自动化功能中增加相应的故障分析、定位及网络重构程序，对故障进行
处理。变电站或是子站的处理结果将上报给控制中心。主站与子站的故障定位、隔离以及

故障发生后的恢复供电（简称 FDIR）软件功能也可结合起来实施。子站内的 FDIR 系统主
要负责实现该子站所管辖供电区故障的定位、隔离以及故障后自动恢复供电功能。主站内
的 FDIR 系统主要用实现成整个配电系统的故障定位、隔离以及故障发生后的恢复供电功

能。当配电网络在多个子站所管辖的供电区域内共同出现故障或是变电站出现故障问题时，
负荷的转移与供电的恢复需对整个配电系统的网络结构以及运行状况进行考虑，这时，需

要打开主站内的 FDIR，用来对多个子站间同时出现的故障处理问题，进行相应的协调。
（三）故障处理的就地式控制方式
故障处理的就地式控制方式中，网络重构的“智能”在现场开关器件以及开关器件的

控制装置中完成。随着配电网一次开关器件性能得到不断地提升，电子以及单片机在开关
器件控制中的广泛运用，现场开关器件以及开关器件的控制设备能够做得非常智能化。建

立在就地式控制方式上的网络重构方案具有以下几种。第一，用重合器完成的自动网络重
构。重合器是使用于配电网络的自动控制开关器件，拥有控制以及保护的作用。它能够对
过电流进行自动检测，按照事先确定的重合操作顺序以及时间间隔，对短路电流进行开断，

并且进行自动重合以恢复供电。第二，使用分段器进行的配电网网络重构。分段器拥有对
负荷电流进行切断、短路电流进行关合以及负荷电流进行关合的功能，但并不具备开断短
路电流的功能。因分段器与重合器进行比较价格相对较低，又没有保护配合的顾虑，所以

被大量地使用在配网线路中，分段器与重合器进行相互之间的配合或是自身组成环网，完
成馈线自动化功能。分段器是一种和前级开关器件进行配合，在没有电压或是没有电流的
情形下进行自动分闸的开关器件。当出现的故障类型为永久性，分段器在事先预置的分合

操作动作后闭锁于分闸状态而完成故障区域的自动隔离，再由重合器或是断路器完成对非
故障区域的供电恢复。电压—时间型分段器主要是依靠加压或是失压的时间来对分段器的

动作进行相应的控制，失压后进行分闸或是闭锁动作，加压后进行合闸动作。它使用在环
形供电网络中，能够完成故障后的配电系统网络重构。

五、智能配电网故障检测及定位技术

配电系统故障点的自动定位技术是配电系统自动控制的核心技术之一，可使系统供电
的可靠性得到提升，目前常用的方法有：利用继电保护进行配合，确定故障出线；在线路

52
