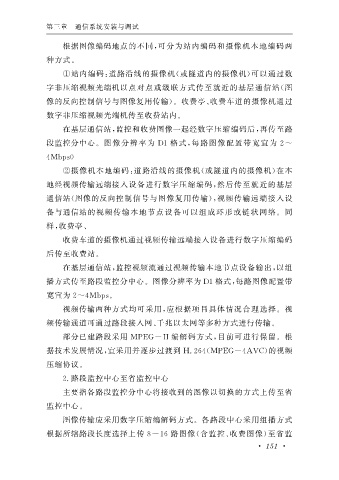

第三章 通信系统安装与调试
根据图像编码地点的不同, 可分为站内编码和摄像机本地编码两
种方式。
① 站内编码: 道路沿线的摄像机( 或隧道内的摄像机) 可以通过数
字非压缩视频光端机以点对点或级联方式传至就近的基层通信站( 图
像的反向控制信号与图像复用传输)。收费亭、 收费车道的摄像机通过
数字非压缩视频光端机传至收费站内。
在基层通信站, 监控和收费图像一起经数字压缩编码后, 再传至路
段监控分中心。图像分辨率为 D1 格式, 每路图像配置带宽宜为 2~
4Mb p s0
② 摄像机本地编码: 道路沿线的摄像机( 或隧道内的摄像机) 在本
地经视频传输远端接入设备进行数字压缩编码, 然后传至就近的基层
通信站( 图像的反向控制信号与图像复用传输), 视频传输远端接入设
备与通信站的视频传输本地节点设备可以组成环形或链状网络。同
样, 收费亭、
收费车道的摄像机通过视频传输远端接入设备进行数字压缩编码
后传至收费站。
在基层通信站, 监控视频流通过视频传输本地节点设备输出, 以组
播方式传至路段监控分中心。图像分辨率为 D1 格式, 每路图像配置带
宽宜为 2~4Mb p s 。
视频传输两种方式均可采用, 应根据项目具体情况合理选择。视
频传输通道可通过路段接入网、 千兆以太网等多种方式进行传输。
部分已建路段采用 MPEG-II编解码方式, 目前可进行保留。根
据技术发展情况, 宜采用并逐步过渡到 H.264 ( MPEG-4AVC ) 的视频
压缩协议。
2. 路段监控中心至省监控中心
主要指各路段监控分中心将接收到的图像以切换的方式上传至省
监控中心。
图像传输应采用数字压缩编解码方式。各路段中心采用组播方式
根据所辖路段长度选择上传 8~16 路图像( 含监控、 收费图像) 至省监
