遥感技术在生态环境监测中的应用研究
上呈现出中间色调明显较两边发黑的特点。
（2）间接标志
地表裂缝在工作面内部或者周边，采煤塌陷地表裂缝常被人工填埋，使其在遥感影像
上表现为没有植被或植被发育不良的灰白色条带，可作为识别采煤地表裂缝的间接标志。
3. 解译方法
选择植被较少、地形平坦和地表裂缝数量较多且类型齐全的区域作为解译方法的研究
区，分别采用人工目视解译和计算机自动分类进行裂缝解译方法研究。
（1）人工目视解译
人工目视解译是通过将 DOM 图像导入 AutoCAD 软件，利用 CAD 强大的绘图功能按
照地表裂缝解译标志，综合分析和识别地表裂缝的过程。本文中选取了地表裂缝发育较多、
图像较清晰的小型区域作为人工目视解译的研究区，遵循由整体到局部和由易到难的原则，
将地表裂缝全部识别出来，如图 5-3 所示。图 5-3 中采用人工目视解译方法识别到的地表
裂缝共有 16 条，长度变化较大，且多以直线和弧形大致平行排列。

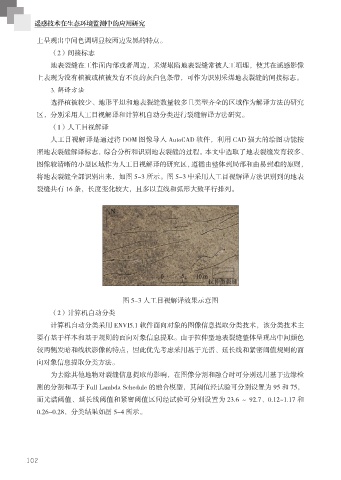

图 5-3 人工目视解译效果示意图
（2）计算机自动分类
计算机自动分类采用 ENVI5.1 软件面向对象的图像信息提取分类技术，该分类技术主
要有基于样本和基于规则的面向对象信息提取。由于拉伸型地表裂缝整体呈现出中间颜色
较两侧发暗和线状影像的特点，因此优先考虑采用基于光谱、延长线和紧密阈值规则的面
向对象信息提取分类方法。
为去除其他地物对裂缝信息提取的影响，在图像分割和融合时可分别选用基于边缘检
测的分割和基于 Full.Lambda.Schedule 的融合模型，其阈值经试验可分别设置为 95 和 75，
而光谱阈值、延长线阈值和紧密阈值区间经试验可分别设置为 23.6 ～ 92.7、0.12~1.17 和
0.26~0.28，分类结果如图 5-4 所示。
