Page 33 - 建筑材料专升本一本通
P. 33

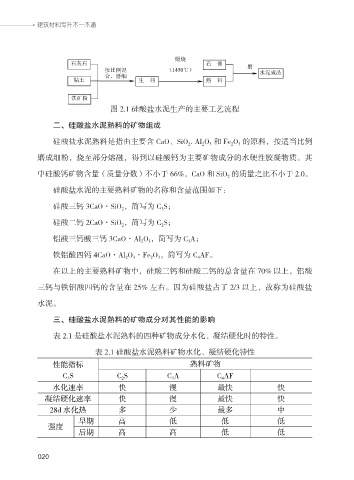

建筑材料专升本一本通
图 2.1 硅酸盐水泥生产的主要工艺流程
二、硅酸盐水泥熟料的矿物组成
硅酸盐水泥熟料是指由主要含 CaO、SiO 2 . Al 2 O 3 和 Fe 2 O 3 的原料，按适当比例
磨成细粉，烧至部分熔融，得到以硅酸钙为主要矿物成分的水硬性胶凝物质。其
中硅酸钙矿物含量（质量分数）不小于 66%，CaO 和 SiO 2 的质量之比不小于 2.0。
硅酸盐水泥的主要熟料矿物的名称和含量范围如下：
硅酸三钙 3CaO·SiO 2 ，简写为 C 3 S；
硅酸二钙 2CaO·SiO 2 ，简写为 C 2 S；
铝酸三钙酸三钙 3CaO·Al 2 O 3 ，简写为 C 3 A；
铁铝酸四钙 4CaO·Al 2 O 3 ·Fe 2 O 3 ，简写为 C 4 AF。
在以上的主要熟料矿物中，硅酸三钙和硅酸二钙的总含量在 70% 以上，铝酸
三钙与铁铝酸四钙的含量在 25% 左右。因为硅酸盐占了 2/3 以上，故称为硅酸盐
水泥。
三、硅酸盐水泥熟料的矿物成分对其性能的影响
表 2.1 是硅酸盐水泥熟料的四种矿物成分水化、凝结硬化时的特性。
表 2.1 硅酸盐水泥熟料矿物水化、凝结硬化特性
性能指标 熟料矿物
C 3 S C 2 S C 3 A C 4 AF
水化速率 快 慢 最快 快
凝结硬化速率 快 慢 最快 快
28d 水化热 多 少 最多 中
早期 高 低 低 低
强度
后期 高 高 低 低
020
020
