第四章 噪声监测研究
监测设备与监测软件。
（1）感知层与传输层整合
户外噪声自动监测设备由声级计、5m 延伸电缆、1.2m 延伸杆、防风防雨
罩、户外防雨箱、6/12V 输出锂电池组、Zigbee 无线通信模块、太阳能供电模块、
2
0.75~1mm 聚氯乙烯绝缘铜丝软线、噪声数据收集软件组成。其特征在于：由噪
声数据收集软件 NoiseView 控制声级计采集噪声数据，并通过 Zigbee 无线通信
模块将数据传回数据库中。
图 4-5 所示的是该设备的结构组成，防风防雨罩内部，主要包括了声级计前
置放大器，并且在安装在延伸杆顶端之前，做防水处理，并将防风防雨罩安装在
延伸杆顶端，使得监测条件符合 GB3096-2008《声环境质量标准》。太阳能电池
板通过“U”行螺丝扣固定在延伸杆底部。户外防雨箱内部是设备的数据采集部件，
其中，户外防雨箱底部有 2 个直径为 3cm 的小孔，5m 延伸电缆、Zigbee 无线通
信模块的外置天线、太阳能电池板对 6/12V 输出锂电池组进行充电的 0.75~1mm2
聚氯乙烯绝缘铜丝软线均从这 2 个小孔进出。

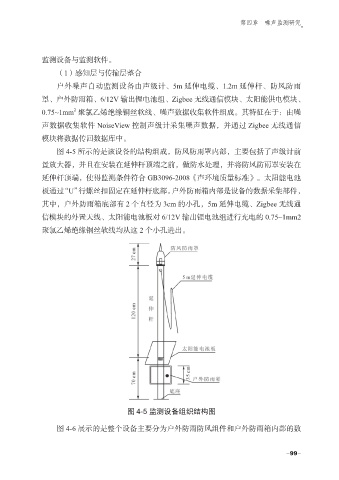

图 4-5 监测设备组织结构图
图 4-6 展示的是整个设备主要分为户外防雨防风组件和户外防雨箱内部的数
-99-
