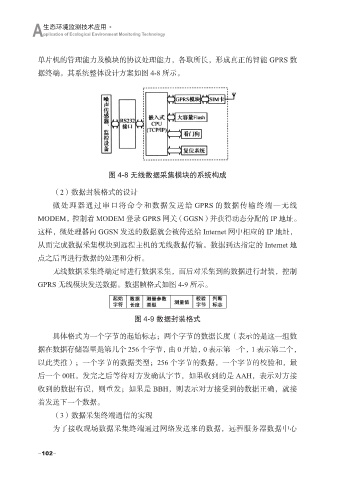

单片机的管理能力及模块的协议处理能力，各取所长，形成真正的智能 GPRS 数
据终端。其系统整体设计方案如图 4-8 所示。

图 4-8 无线数据采集模块的系统构成

（2）数据封装格式的设计

微处理器通过串口将命令和数据发送给 GPRS 的数据传输终端—无线
MODEM，控制着 MODEM 登录 GPRS 网关（GGSN）并获得动态分配的 IP 地址。
这样，微处理器向 GGSN 发送的数据就会被传送给 Internet 网中相应的 IP 地址，

从而完成数据采集模块到远程主机的无线数据传输。数据到达指定的 Internet 地
点之后再进行数据的处理和分析。
无线数据采集终端定时进行数据采集，而后对采集到的数据进行封装，控制

GPRS 无线模块发送数据。数据帧格式如图 4-9 所示。

图 4-9 数据封装格式

具体格式为一个字节的起始标志；两个字节的数据长度（表示的是这一组数
据在数据存储器里是第几个 256 个字节，由 0 开始，0 表示第一个，1 表示第二个，

以此类推）；一个字节的数据类型；256 个字节的数据，一个字节的校验和，最
后一个 00H。发完之后等待对方发确认字节，如果收到的是 AAH，表示对方接
收到的数据有误，则重发；如果是 BBH，则表示对方接受到的数据正确，就接
着发送下一个数据。

（3）数据采集终端通信的实现
为了接收现场数据采集终端通过网络发送来的数据，远程服务器数据中心
