Page 200 - 生态环境监测技术应用

第十章 固定污染源大气污染物监测与治理

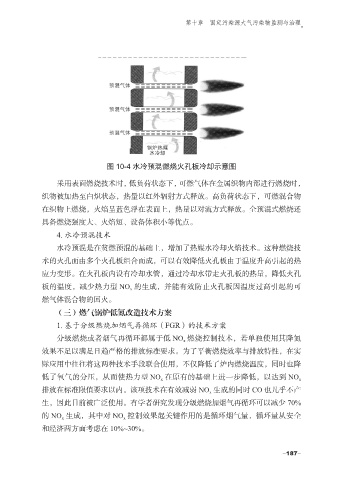

图 10-4 水冷预混燃烧火孔板冷却示意图

采用表面燃烧技术时，低负荷状态下，可燃气体在金属织物内部进行燃烧时，
织物被加热至白炽状态，热量以红外辐射方式释放。高负荷状态下，可燃混合物
在织物上燃烧，火焰呈蓝色浮在表面上，热量以对流方式释放。全预混式燃烧还

具备燃烧强度大、火焰短、设备体积小等优点。
4. 水冷预混技术
水冷预混是在贫燃预混的基础上，增加了热媒水冷却火焰技术。这种燃烧技

术的火孔面由多个火孔板组合而成，可以有效降低火孔板由于温度升高引起的热
应力变形。在火孔板内设有冷却水管，通过冷却水带走火孔板的热量，降低火孔
板的温度，减少热力型 NO x 的生成，并能有效防止火孔板因温度过高引起的可
燃气体混合物的回火。

（三）燃气锅炉低氮改造技术方案
1. 基于分级燃烧加烟气再循环（FGR）的技术方案
分级燃烧或者烟气再循环都属于低 NO x 燃烧控制技术，若单独使用其降氮

效果不足以满足日趋严格的排放标准要求。为了平衡燃烧效率与排放特性，在实
际应用中往往将这两种技术手段联合使用，不仅降低了炉内燃烧温度，同时也降

低了氧气的分压，从而使热力型 NO x 在原有的基础上进一步降低，以达到 NO x
排放在标准限值要求以内。该项技术在有效减弱 NO x 生成的同时 CO 也几乎不产
生，因此目前被广泛使用。有学者研究发现分级燃烧加烟气再循环可以减少 70%

的 NO x 生成，其中对 NO x 控制效果起关键作用的是循环烟气量，循环量从安全
和经济两方面考虑在 10%~30%。

-187-
