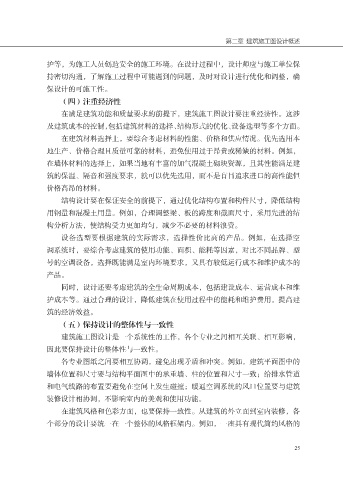

Page 41 - 土木工程建筑施工设计及技术创新分析

第二章 建筑施工图设计概述

护等，为施工人员创造安全的施工环境。在设计过程中，设计师应与施工单位保
持密切沟通，了解施工过程中可能遇到的问题，及时对设计进行优化和调整，确
保设计的可施工性。

（四）注重经济性
在满足建筑功能和质量要求的前提下，建筑施工图设计要注重经济性。这涉
及建筑成本的控制，包括建筑材料的选择、结构形式的优化、设备选型等多个方面。
在建筑材料选择上，要综合考虑材料的性能、价格和供应情况。优先选用本

地生产、价格合理且质量可靠的材料，避免使用过于昂贵或稀缺的材料。例如，
在墙体材料的选择上，如果当地有丰富的加气混凝土砌块资源，且其性能满足建
筑的保温、隔音和强度要求，就可以优先选用，而不是盲目追求进口的高性能但
价格高昂的材料。

结构设计要在保证安全的前提下，通过优化结构布置和构件尺寸，降低结构
用钢量和混凝土用量。例如，合理调整梁、板的跨度和截面尺寸，采用先进的结
构分析方法，使结构受力更加均匀，减少不必要的材料浪费。
设备选型要根据建筑的实际需求，选择性价比高的产品。例如，在选择空

调系统时，要综合考虑建筑的使用功能、面积、能耗等因素，对比不同品牌、型
号的空调设备，选择既能满足室内环境要求，又具有较低运行成本和维护成本的
产品。
同时，设计还要考虑建筑的全生命周期成本，包括建设成本、运营成本和维

护成本等。通过合理的设计，降低建筑在使用过程中的能耗和维护费用，提高建
筑的经济效益。
（五）保持设计的整体性与一致性
建筑施工图设计是一个系统性的工作，各个专业之间相互关联、相互影响，

因此要保持设计的整体性与一致性。
各专业图纸之间要相互协调，避免出现矛盾和冲突。例如，建筑平面图中的
墙体位置和尺寸要与结构平面图中的承重墙、柱的位置和尺寸一致；给排水管道
和电气线路的布置要避免在空间上发生碰撞；暖通空调系统的风口位置要与建筑

装修设计相协调，不影响室内的美观和使用功能。
在建筑风格和色彩方面，也要保持一致性。从建筑的外立面到室内装修，各
个部分的设计要统一在一个整体的风格框架内。例如，一座具有现代简约风格的

25
