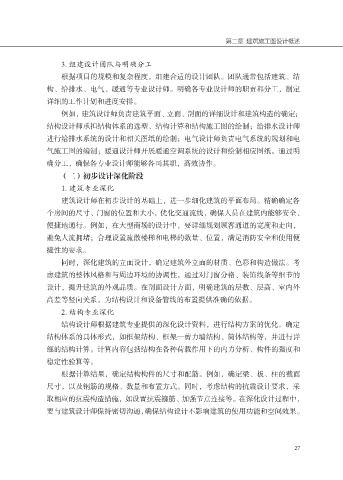

第二章 建筑施工图设计概述

3. 组建设计团队与明确分工
根据项目的规模和复杂程度，组建合适的设计团队。团队通常包括建筑、结
构、给排水、电气、暖通等专业设计师。明确各专业设计师的职责和分工，制定

详细的工作计划和进度安排。
例如，建筑设计师负责建筑平面、立面、剖面的详细设计和建筑构造的确定；
结构设计师承担结构体系的选型、结构计算和结构施工图的绘制；给排水设计师
进行给排水系统的设计和相关图纸的绘制；电气设计师负责电气系统的规划和电

气施工图的编制；暖通设计师开展暖通空调系统的设计和绘制相应图纸。通过明
确分工，确保各专业设计师能够各司其职，高效协作。
（二）初步设计深化阶段

1. 建筑专业深化
建筑设计师在初步设计的基础上，进一步细化建筑的平面布局。精确确定各
个房间的尺寸、门窗的位置和大小，优化交通流线，确保人员在建筑内能够安全、
便捷地通行。例如，在大型商场的设计中，要详细规划顾客通道的宽度和走向，
避免人流拥堵；合理设置疏散楼梯和电梯的数量、位置，满足消防安全和使用便

捷性的要求。
同时，深化建筑的立面设计，确定建筑外立面的材质、色彩和构造做法。考
虑建筑的整体风格和与周边环境的协调性，通过对门窗分格、装饰线条等细节的
设计，提升建筑的外观品质。在剖面设计方面，明确建筑的层数、层高、室内外

高差等竖向关系，为结构设计和设备管线的布置提供准确的依据。
2. 结构专业深化
结构设计师根据建筑专业提供的深化设计资料，进行结构方案的优化。确定
结构体系的具体形式，如框架结构、框架—剪力墙结构、筒体结构等，并进行详

细的结构计算。计算内容包括结构在各种荷载作用下的内力分析、构件的强度和
稳定性验算等。
根据计算结果，确定结构构件的尺寸和配筋。例如，确定梁、板、柱的截面
尺寸，以及钢筋的规格、数量和布置方式。同时，考虑结构的抗震设计要求，采

取相应的抗震构造措施，如设置抗震箍筋、加强节点连接等。在深化设计过程中，
要与建筑设计师保持密切沟通，确保结构设计不影响建筑的使用功能和空间效果。

27
