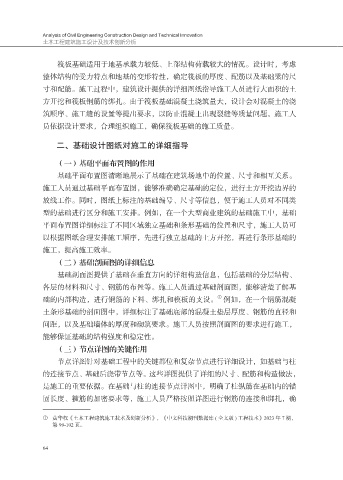

土木工程建筑施工设计及技术创新分析

筏板基础适用于地基承载力较低、上部结构荷载较大的情况。设计时，考虑
整体结构的受力特点和地基的变形特性，确定筏板的厚度、配筋以及基础梁的尺
寸和配筋。施工过程中，建筑设计提供的详细图纸指导施工人员进行大面积的土

方开挖和筏板钢筋的绑扎。由于筏板基础混凝土浇筑量大，设计会对混凝土的浇
筑顺序、施工缝的设置等提出要求，以防止混凝土出现裂缝等质量问题。施工人
员依据设计要求，合理组织施工，确保筏板基础的施工质量。

二、基础设计图纸对施工的详细指导

（一）基础平面布置图的作用
基础平面布置图清晰地展示了基础在建筑场地中的位置、尺寸和相互关系。
施工人员通过基础平面布置图，能够准确确定基础的定位，进行土方开挖边界的

放线工作。同时，图纸上标注的基础编号、尺寸等信息，便于施工人员对不同类
型的基础进行区分和施工安排。例如，在一个大型商业建筑的基础施工中，基础
平面布置图详细标注了不同区域独立基础和条形基础的位置和尺寸，施工人员可
以根据图纸合理安排施工顺序，先进行独立基础的土方开挖，再进行条形基础的

施工，提高施工效率。
（二）基础剖面图的详细信息
基础剖面图提供了基础在垂直方向的详细构造信息，包括基础的分层结构、
各层的材料和尺寸、钢筋的布置等。施工人员通过基础剖面图，能够清楚了解基

a
础的内部构造，进行钢筋的下料、绑扎和模板的支设。 例如，在一个钢筋混凝
土条形基础的剖面图中，详细标注了基础底部的混凝土垫层厚度、钢筋的直径和
间距，以及基础墙体的厚度和砌筑要求。施工人员按照剖面图的要求进行施工，
能够保证基础的结构强度和稳定性。

（三）节点详图的关键作用
节点详图针对基础工程中的关键部位和复杂节点进行详细设计，如基础与柱
的连接节点、基础后浇带节点等。这些详图提供了详细的尺寸、配筋和构造做法，
是施工的重要依据。在基础与柱的连接节点详图中，明确了柱纵筋在基础内的锚

固长度、箍筋的加密要求等，施工人员严格按照详图进行钢筋的连接和绑扎，确

a 黄华权《土木工程建筑施工技术及创新分析》，《中文科技期刊数据库 ( 全文版 ) 工程技术》2023 年 7 期，
第 99-102 页。
