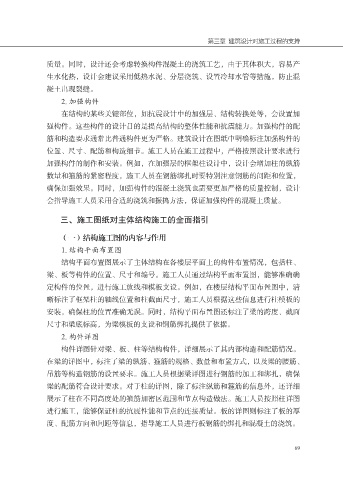

第三章 建筑设计对施工过程的支持

质量。同时，设计还会考虑转换构件混凝土的浇筑工艺，由于其体积大，容易产
生水化热，设计会建议采用低热水泥、分层浇筑、设置冷却水管等措施，防止混
凝土出现裂缝。

2. 加强构件
在结构的某些关键部位，如抗震设计中的加强层、结构转换处等，会设置加
强构件。这些构件的设计目的是提高结构的整体性能和抗震能力。加强构件的配
筋和构造要求通常比普通构件更为严格。建筑设计在图纸中明确标注加强构件的

位置、尺寸、配筋和构造细节。施工人员在施工过程中，严格按照设计要求进行
加强构件的制作和安装。例如，在加强层的框架柱设计中，设计会增加柱的纵筋
数量和箍筋的紧密程度，施工人员在钢筋绑扎时要特别注意钢筋的间距和位置，
确保加强效果。同时，加强构件的混凝土浇筑也需要更加严格的质量控制，设计

会指导施工人员采用合适的浇筑和振捣方法，保证加强构件的混凝土质量。

三、施工图纸对主体结构施工的全面指引

（一）结构施工图的内容与作用

1. 结构平面布置图
结构平面布置图展示了主体结构在各楼层平面上的构件布置情况，包括柱、
梁、板等构件的位置、尺寸和编号。施工人员通过结构平面布置图，能够准确确
定构件的位置，进行施工放线和模板支设。例如，在楼层结构平面布置图中，清

晰标注了框架柱的轴线位置和柱截面尺寸，施工人员根据这些信息进行柱模板的
安装，确保柱的位置准确无误。同时，结构平面布置图还标注了梁的跨度、截面
尺寸和梁底标高，为梁模板的支设和钢筋绑扎提供了依据。
2. 构件详图

构件详图针对梁、板、柱等结构构件，详细展示了其内部构造和配筋情况。
在梁的详图中，标注了梁的纵筋、箍筋的规格、数量和布置方式，以及梁的腰筋、
吊筋等构造钢筋的设置要求。施工人员根据梁详图进行钢筋的加工和绑扎，确保
梁的配筋符合设计要求。对于柱的详图，除了标注纵筋和箍筋的信息外，还详细

展示了柱在不同高度处的箍筋加密区范围和节点构造做法。施工人员按照柱详图
进行施工，能够保证柱的抗震性能和节点的连接质量。板的详图则标注了板的厚
度、配筋方向和间距等信息，指导施工人员进行板钢筋的绑扎和混凝土的浇筑。
