距离（开挖边坡按 1：1 考虑，井点管与边坡距离取 1m。
1. 降水范围假想半径 r （m）：
0
系数η与 B/l 关系
B/l 0 0.2 0.4 0.6 0.8 1.0
η 1.0 1.12 1.16 1.18 1.18 1.18
2. 设计降深 s（m）：
s =（D − d w +） s w ，
其中 sw 按 B/2 考虑。
3. 估算轻型井点降水的影响半径 R（m）：
R = 2 s * * H 0 k
4. 井点管的埋设深度
H ≥ H1 ＋ h ＋ iL1 ＋ l
式中 H——井点管的埋设深度（m）
H1——井点埋设面至基坑底面距离（m）
h——基坑中央最深挖掘面至降水曲线点的安全距离（m）取 0.5m
L1——井点管中心至基坑中心的短边距离（m）（开挖边坡按 1：1 考虑）
i——降水曲线坡度，考虑双排降水。取 1/10；
l——滤管长度（m）取 1m

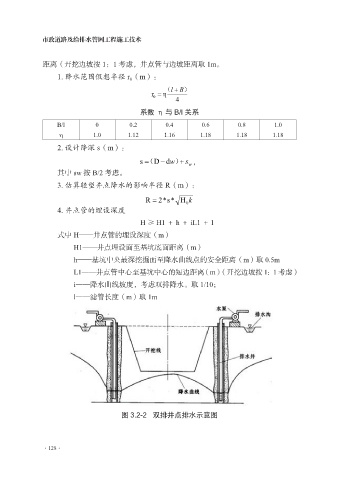

图 3.2-2 双排井点排水示意图
