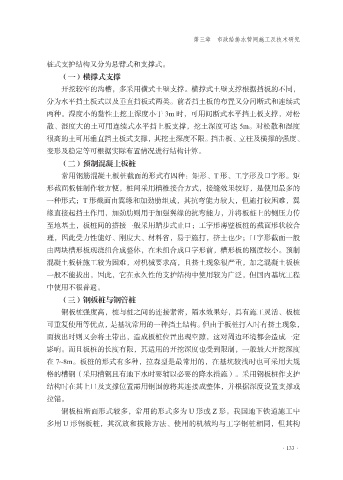

第三章 市政给排水管网施工及技术研究

桩式支护结构又分为悬臂式和支撑式。
（一）横撑式支撑
开挖较窄的沟槽，多采用横式土壁支撑。横撑式土壁支撑根据挡板的不同，

分为水平挡土板式以及垂直挡板式两类。前者挡土板的布置又分间断式和连续式
两种。湿度小的黏性土挖土深度小于 3m 时，可用间断式水平挡土板支撑，对松
散、湿度大的土可用连续式水平挡上板支撑，挖土深度可达 5m。对松散和湿度
很高的土可用垂直挡土板式支撑，其挖土深度不限。挡击板、立柱及横撑的强度、

变形及稳定等可根据实际布置情况进行结构计算。
（二）预制混凝土板桩
常用钢筋混凝土板桩截面的形式有四种：矩形、T 形、工字形及口字形。矩
形截面板桩制作较方便，桩间采用槽椎接合方式，接缝效果较好，是使用最多的

一种形式；T 形截面由翼缘和加劲肋组成，其抗弯能力较大，但施打较困难，翼
缘直接起挡土作用，加劲肋则用于加强翼缘的抗弯能力，并将板桩上的侧压力传
至地基土，板桩间的搭接一般采用踏步式止口；工字形薄壁板桩的截面形状较合
理，因此受力性能好、刚度大、材料省，易于施打，挤土也少；口字形截面一般

由两块槽形板现浇组合成整体，在未组合成口字形前，槽形板的刚度较小。预制
混凝土板桩施工较为困难，对机械要求高，且挤土现象很严重，加之混凝土板桩
一般不能拔出，因此，它在永久性的支护结构中使用较为广泛，但国内基坑工程
中使用不很普遍。

（三）钢板桩与钢管桩
钢板桩强度高，桩与桩之间的连接紧密，隔水效果好，具有施工灵活、板桩
可重复使用等优点，是基坑常用的一种挡土结构。但由于板桩打入时有挤土现象，
而拔出时则又会将土带出，造成板桩位置出现空隙，这对周边环境都会造成一定

影响。而且板桩的长度有限，其适用的开挖深度也受到限制，一般最大开挖深度
在 7~8m。板桩的形式有多种，拉森型是最常用的，在基坑较浅时也可采用大规
格的槽钢（采用槽钢且有地下水时要辅以必要的降水措施）。采用钢板桩作支护
结构时在其上口及支撑位置需用钢围惊将其连接成整体，并根据深度设置支撑或

拉锚。
钢板桩断面形式较多，常用的形式多为 U 形或 Z 形。我国地下铁道施工中
多用 U 形钢板桩，其沉放和拔除方法、使用的机械均与工字钢桩相同，但其构
