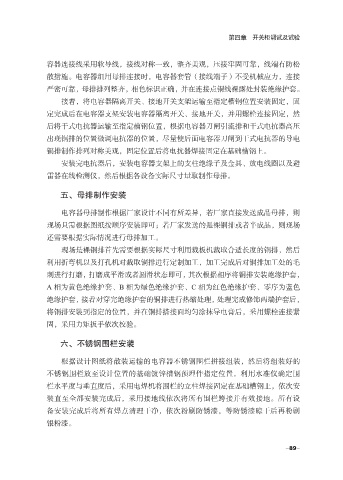

第四章 开关柜调试及试验

容器连接线采用软导线，接线对称一致，整齐美观，压接牢固可靠，线端有防松
散措施。电容器组用母排连接时，电容器套管（接线端子）不受机械应力，连接
严密可靠，母排排列整齐，相色标识正确，并在连接点铜线裸露处封装绝缘护套。

接着，将电容器隔离开关、接地开关支架运输至指定槽钢位置安装固定，固
定完成后在电容器支架安装电容器隔离开关、接地开关，并用螺栓连接固定，然
后将干式电抗器运输至指定槽钢位置，根据电容器刀闸引流排和干式电抗器高压
出现铜排的位置微调电抗器的位置，尽量使后面电容器刀闸到干式电抗器的导电

铜排制作排列对称美观，固定位置后将电抗器焊接固定在基础槽钢上。
安装完电抗器后，安装电容器支架上的支柱绝缘子及金具、放电线圈以及避
雷器在线检测仪，然后根据各设备实际尺寸量取制作母排。

五、母排制作安装

电容器母排制作根据厂家设计不同有所差异，若厂家直接发送成品母排，则
现场只需根据图纸按顺序安装即可；若厂家发送的是裸铜排或者半成品，则现场
还需要根据实际情况进行母排加工。

现场是裸铜排首先需要根据实际尺寸利用裁板机裁取合适长度的铜排，然后
利用折弯机以及打孔机对裁取铜排进行定制加工，加工完成后对铜排加工处的毛
刺进行打磨，打磨成平滑或者圆滑状态即可，其次根据相序将铜排安装绝缘护套，
A 相为黄色绝缘护套、B 相为绿色绝缘护套、C 相为红色绝缘护套、零序为蓝色

绝缘护套，接着对穿完绝缘护套的铜排进行热缩处理，处理完成修饰两端护套后，
将铜排安装到指定的位置，并在铜排搭接面均匀涂抹导电膏后，采用螺栓连接紧
固，采用力矩扳手依次校验。

六、不锈钢围栏安装

根据设计图纸将散装运输的电容器不锈钢围栏拼接组装，然后将组装好的
不锈钢围栏放至设计位置的基础镀锌槽钢预埋件指定位置，利用水准仪确定围
栏水平度与垂直度后，采用电焊机将围栏的立柱焊接固定在基础槽钢上，依次安

装直至全部安装完成后，采用接地线依次将所有围栏跨接并有效接地。所有设
备安装完成后将所有焊点清理干净，依次粉刷防锈漆，等防锈漆晾干后再粉刷
银粉漆。

-89-
