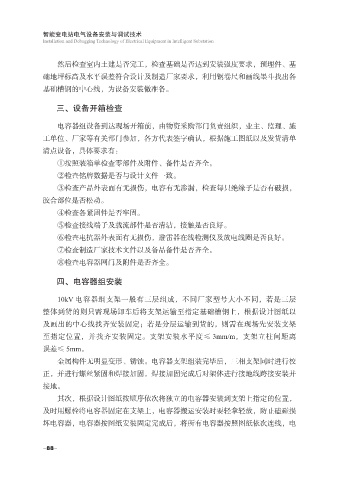

然后检查室内土建是否完工，检查基础是否达到安装强度要求，预埋件、基
础地坪标高及水平误差符合设计及制造厂家要求，利用钢卷尺和画线墨斗找出各
基础槽钢的中心线，为设备安装做准备。

三、设备开箱检查

电容器组设备到达现场开箱前，由物资采购部门负责组织，业主、监理、施
工单位、厂家等有关部门参加，各方代表签字确认，根据施工图纸以及发货清单

清点设备，具体要求有：
①按照装箱单检查零部件及附件、备件是否齐全。
②检查铭牌数据是否与设计文件一致。
③检查产品外表面有无损伤，电容有无渗漏，检查每只绝缘子是否有破损，

胶合部位是否松动。
④检查各紧固件是否牢固。
⑤检查接线端子及载流部件是否清洁，接触是否良好。
⑥检查电抗器外表面有无损伤，避雷器在线检测仪及放电线圈是否良好。

⑦检查制造厂家技术文件以及备品备件是否齐全。
⑧检查电容器网门及附件是否齐全。

四、电容器组安装

10kV 电容器组支架一般有三层组成，不同厂家型号大小不同，若是三层
整体到货的则只需现场卸车后将支架运输至指定基础槽钢上，根据设计图纸以
及画出的中心线找齐安装固定；若是分层运输到货的，则需在现场先安装支架
至指定位置，并找齐安装固定。支架安装水平度≤ 3mm/m，支架立柱间距离

误差≤ 5mm。
金属构件无明显变形、锈蚀。电容器支架组装完毕后，三相支架同时进行校
正，并进行螺丝紧固和焊接加固，焊接加固完成后对架体进行接地线跨接安装并
接地。

其次，根据设计图纸按顺序依次将独立的电容器安装到支架上指定的位置，
及时用螺栓将电容器固定在支架上，电容器搬运安装时要轻拿轻放，防止磕碰损
坏电容器，电容器按图纸安装固定完成后，将所有电容器按照图纸依次连线，电
