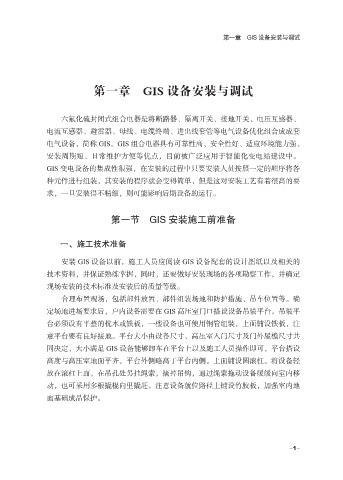

第一章 GIS 设备安装与调试

第一章 GIS 设备安装与调试

六氟化硫封闭式组合电器是将断路器、隔离开关、接地开关、电压互感器、
电流互感器、避雷器、母线、电缆终端、进出线套管等电气设备优化组合成成套
电气设备，简称 GIS。GIS 组合电器具有可靠性高、安全性好、适应环境能力强、

安装周期短、日常维护方便等优点，目前被广泛应用于智能化变电站建设中。
GIS 变电设备的集成性很强，在安装的过程中只要安装人员按照一定的顺序将各
种元件进行组装，其安装的程序就会变得简单，但是这对安装工艺有着很高的要
求，一旦安装得不精细，则可能影响后期设备的运行。

第一节 GIS 安装施工前准备

一、施工技术准备

安装 GIS 设备以前，施工人员应阅读 GIS 设备配套的设计图纸以及相关的
技术资料，并保证熟练掌握，同时，还要做好安装现场的各项勘察工作，并确定
现场安装的技术标准及安装后的质量等级。

合理布置现场，包括部件放置、部件组装场地和防护措施、吊车位置等。确
定场地进场要求后，户内设备需要在 GIS 高压室门口搭设设备吊装平台。吊装平
台必须设有平整的枕木或铁板，一楼设备也可使用钢管组装，上面铺设铁板，注
意平台要有良好接地。平台大小由设备尺寸、高压室入门尺寸及门外屋檐尺寸共
同决定，大小满足 GIS 设备能够卸车在平台上以及施工人员操作即可，平台搭设

高度与高压室地面平齐，平台外侧略高于平台内侧。上面铺设圆滚杠。将设备轻
放在滚杠上面，在吊孔处另挂绳索，摘掉吊钩，通过绳索拖动设备缓缓向室内移
动，也可采用多根撬棍向里撬赶。注意设备就位路径上铺设竹胶板，加强室内地

面基础成品保护。
