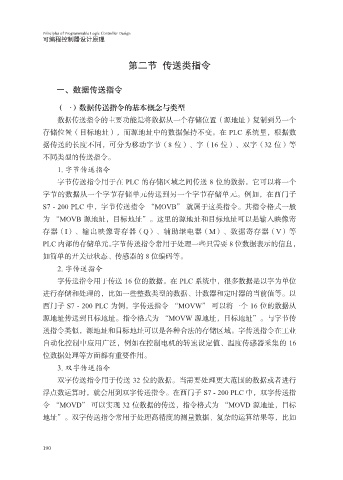

可编程控制器设计原理

第二节 传送类指令

一、数据传送指令

（一）数据传送指令的基本概念与类型
数据传送指令的主要功能是将数据从一个存储位置（源地址）复制到另一个
存储位置（目标地址），而源地址中的数据保持不变。在 PLC 系统里，根据数

据传送的长度不同，可分为移动字节（8 位）、字（16 位）、双字（32 位）等
不同类型的传送指令。
1. 字节传送指令
字节传送指令用于在 PLC 的存储区域之间传送 8 位的数据。它可以将一个
字节的数据从一个字节存储单元传送到另一个字节存储单元。例如，在西门子

S7 - 200 PLC 中，字节传送指令 “MOVB” 就属于这类指令。其指令格式一般
为 “MOVB 源地址，目标地址”。这里的源地址和目标地址可以是输入映像寄
存器（I）、输出映像寄存器（Q）、辅助继电器（M）、数据寄存器（V）等

PLC 内部的存储单元。字节传送指令常用于处理一些只需要 8 位数据表示的信息，
如简单的开关量状态、传感器的 8 位编码等。
2. 字传送指令
字传送指令用于传送 16 位的数据。在 PLC 系统中，很多数据是以字为单位
进行存储和处理的，比如一些整数类型的数据、计数器和定时器的当前值等。以

西门子 S7 - 200 PLC 为例，字传送指令 “MOVW” 可以将一个 16 位的数据从
源地址传送到目标地址。指令格式为 “MOVW 源地址，目标地址”。与字节传
送指令类似，源地址和目标地址可以是各种合法的存储区域。字传送指令在工业
自动化控制中应用广泛，例如在控制电机的转速设定值、温度传感器采集的 16

位数据处理等方面都有重要作用。
3. 双字传送指令
双字传送指令用于传送 32 位的数据。当需要处理更大范围的数据或者进行
浮点数运算时，就会用到双字传送指令。在西门子 S7 - 200 PLC 中，双字传送指

令 “MOVD” 可以实现 32 位数据的传送，指令格式为 “MOVD 源地址，目标
地址”。双字传送指令常用于处理高精度的测量数据、复杂的运算结果等，比如
