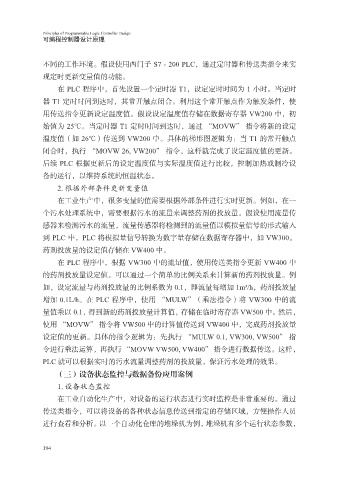

可编程控制器设计原理

不同的工作环境。假设使用西门子 S7 - 200 PLC，通过定时器和传送类指令来实
现定时更新变量值的功能。
在 PLC 程序中，首先设置一个定时器 T1，设定定时时间为 1 小时。当定时

器 T1 定时时间到达时，其常开触点闭合。利用这个常开触点作为触发条件，使
用传送指令更新设定温度值。假设设定温度值存储在数据寄存器 VW200 中，初
始值为 25℃。当定时器 T1 定时时间到达时，通过 “MOVW” 指令将新的设定
温度值（如 26℃）传送到 VW200 中。具体的梯形图逻辑为：当 T1 的常开触点

闭合时，执行 “MOVW 26, VW200” 指令，这样就完成了设定温度值的更新。
后续 PLC 根据更新后的设定温度值与实际温度值进行比较，控制加热或制冷设
备的运行，以维持系统的恒温状态。

2. 根据外部条件更新变量值
在工业生产中，很多变量的值需要根据外部条件进行实时更新。例如，在一
个污水处理系统中，需要根据污水的流量来调整药剂的投放量。假设使用流量传
感器来检测污水的流量，流量传感器将检测到的流量值以模拟量信号的形式输入
到 PLC 中，PLC 将模拟量信号转换为数字量存储在数据寄存器中，如 VW300。

药剂投放量的设定值存储在 VW400 中。
在 PLC 程序中，根据 VW300 中的流量值，使用传送类指令更新 VW400 中
的药剂投放量设定值。可以通过一个简单的比例关系来计算新的药剂投放量。例
如，设定流量与药剂投放量的比例系数为 0.1，即流量每增加 1m³/h，药剂投放量

增加 0.1L/h。在 PLC 程序中，使用 “MULW”（乘法指令）将 VW300 中的流
量值乘以 0.1，得到新的药剂投放量计算值，存储在临时寄存器 VW500 中。然后，
使用 “MOVW” 指令将 VW500 中的计算值传送到 VW400 中，完成药剂投放量
设定值的更新。具体的指令逻辑为：先执行 “MULW 0.1, VW300, VW500” 指

令进行乘法运算，再执行 “MOVW VW500, VW400” 指令进行数据传送。这样，
PLC 就可以根据实时的污水流量调整药剂的投放量，保证污水处理的效果。
（三）设备状态监控与数据备份应用案例

1. 设备状态监控
在工业自动化生产中，对设备的运行状态进行实时监控是非常重要的。通过
传送类指令，可以将设备的各种状态信息传送到指定的存储区域，方便操作人员
进行查看和分析。以一个自动化仓库的堆垛机为例，堆垛机有多个运行状态参数，
