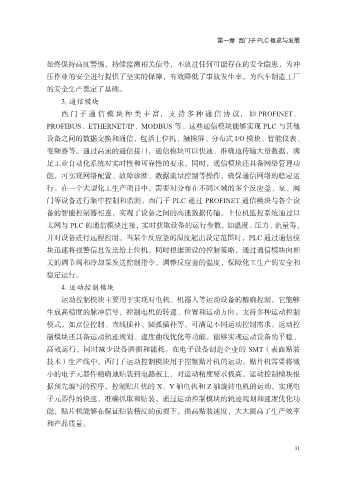

第一章 西门子 PLC 概览与发展

始终保持高度警惕，持续监测相关信号，不放过任何可能存在的安全隐患，为冲
压作业的安全进行提供了坚实的保障，有效降低了事故发生率，为汽车制造工厂
的安全生产奠定了基础。

3. 通信模块
西门子通信模块种类丰富，支持多种通信协议，如 PROFINET、
PROFIBUS、ETHERNET/IP、MODBUS 等。这些通信模块能够实现 PLC 与其他
设备之间的数据交换和通信，包括上位机、触摸屏、分布式 I/O 模块、智能仪表、

变频器等。通过高速的通信接口，通信模块可以快速、准确地传输大量数据，满
足工业自动化系统对实时性和可靠性的要求。同时，通信模块还具备网络管理功
能，可实现网络配置、故障诊断、数据流量控制等操作，确保通信网络的稳定运
行。在一个大型化工生产项目中，需要对分布在不同区域的多个反应釜、泵、阀

门等设备进行集中控制和监测。西门子 PLC 通过 PROFINET 通信模块与各个设
备的智能控制器相连，实现了设备之间的高速数据传输。上位机监控系统通过以
太网与 PLC 的通信模块连接，实时获取设备的运行参数，如温度、压力、流量等，
并对设备进行远程控制。当某个反应釜的温度超出设定范围时，PLC 通过通信模

块迅速将报警信息发送给上位机，同时根据预设的控制策略，通过通信模块向相
关的调节阀和冷却泵发送控制指令，调整反应釜的温度，保障化工生产的安全和
稳定运行。

4. 运动控制模块
运动控制模块主要用于实现对电机、机器人等运动设备的精确控制。它能够
生成高精度的脉冲信号，控制电机的转速、位置和运动方向。支持多种运动控制
模式，如点位控制、直线插补、圆弧插补等，可满足不同运动控制需求。运动控
制模块还具备运动轨迹规划、速度曲线优化等功能，能够实现运动设备的平稳、

高效运行，同时减少设备磨损和能耗。在电子设备制造企业的 SMT（表面贴装
技术）生产线中，西门子运动控制模块用于控制贴片机的运动。贴片机需要将微
小的电子元器件精确地贴装到电路板上，对运动精度要求极高。运动控制模块根
据预先编写的程序，控制贴片机的 X、Y 轴电机和 Z 轴旋转电机的运动，实现电

子元器件的快速、准确抓取和贴装。通过运动控制模块的轨迹规划和速度优化功
能，贴片机能够在保证贴装精度的前提下，提高贴装速度，大大提高了生产效率
和产品质量。
