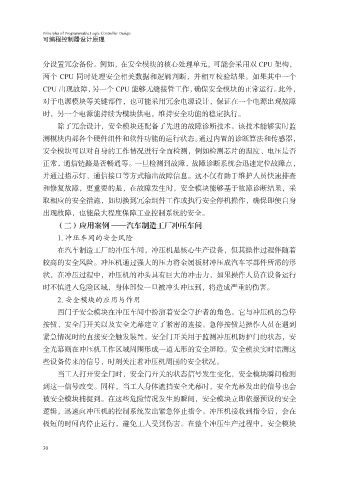

可编程控制器设计原理

分设置冗余备份。例如，在安全模块的核心处理单元，可能会采用双 CPU 架构，
两个 CPU 同时处理安全相关数据和逻辑判断，并相互校验结果。如果其中一个
CPU 出现故障，另一个 CPU 能够无缝接管工作，确保安全模块的正常运行。此外，

对于电源模块等关键部件，也可能采用冗余电源设计，保证在一个电源出现故障
时，另一个电源能持续为模块供电，维持安全功能的稳定执行。
除了冗余设计，安全模块还配备了先进的故障诊断技术。该技术能够实时监
测模块内部各个硬件组件和软件功能的运行状态。通过内置的诊断算法和传感器，

安全模块可以对自身的工作情况进行全面检测，例如检测芯片的温度、电压是否
正常，通信链路是否畅通等。一旦检测到故障，故障诊断系统会迅速定位故障点，
并通过指示灯、通信接口等方式输出故障信息。这不仅有助于维护人员快速排查
和修复故障，更重要的是，在故障发生时，安全模块能够基于故障诊断结果，采

取相应的安全措施，如切换到冗余组件工作或执行安全停机操作，确保即使自身
出现故障，也能最大程度保障工业控制系统的安全。
（二）应用案例 ——汽车制造工厂冲压车间
1. 冲压车间的安全风险

在汽车制造工厂的冲压车间，冲压机是核心生产设备，但其操作过程伴随着
较高的安全风险。冲压机通过强大的压力将金属板材冲压成汽车零部件所需的形
状，在冲压过程中，冲压机的冲头具有巨大的冲击力，如果操作人员在设备运行
时不慎进入危险区域，身体部位一旦被冲头冲压到，将造成严重的伤害。

2. 安全模块的应用与作用
西门子安全模块在冲压车间中扮演着安全守护者的角色。它与冲压机的急停
按钮、安全门开关以及安全光幕建立了紧密的连接。急停按钮是操作人员在遇到
紧急情况时的直接安全触发装置，安全门开关用于监测冲压机防护门的状态，安

全光幕则在冲压机工作区域周围形成一道无形的安全屏障。安全模块实时监测这
些设备传来的信号，时刻关注着冲压机周围的安全状况。
当工人打开安全门时，安全门开关的状态信号发生变化，安全模块瞬间检测
到这一信号改变。同样，当工人身体遮挡安全光幕时，安全光幕发出的信号也会

被安全模块捕捉到。在这些危险情况发生的瞬间，安全模块立即依据预设的安全
逻辑，迅速向冲压机的控制系统发出紧急停止指令。冲压机接收到指令后，会在
极短的时间内停止运行，避免工人受到伤害。在整个冲压生产过程中，安全模块
