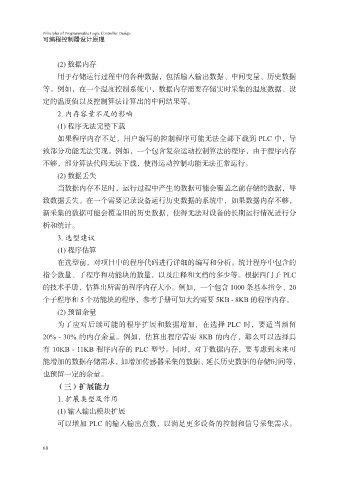

(2) 数据内存
用于存储运行过程中的各种数据，包括输入输出数据、中间变量、历史数据
等。例如，在一个温度控制系统中，数据内存需要存储实时采集的温度数据、设
定的温度值以及控制算法计算出的中间结果等。
2. 内存容量不足的影响
(1) 程序无法完整下载
如果程序内存不足，用户编写的控制程序可能无法全部下载到 PLC 中，导
致部分功能无法实现。例如，一个包含复杂运动控制算法的程序，由于程序内存
不够，部分算法代码无法下载，使得运动控制功能无法正常运行。
(2) 数据丢失
当数据内存不足时，运行过程中产生的数据可能会覆盖之前存储的数据，导
致数据丢失。在一个需要记录设备运行历史数据的系统中，如果数据内存不够，
新采集的数据可能会覆盖旧的历史数据，使得无法对设备的长期运行情况进行分
析和统计。
3. 选型建议
(1) 程序估算
在选型前，对项目中的程序代码进行详细的编写和分析。统计程序中包含的
指令数量、子程序和功能块的数量，以及注释和文档的多少等。根据西门子 PLC
的技术手册，估算出所需的程序内存大小。例如，一个包含 1000 条基本指令、20
个子程序和 5 个功能块的程序，参考手册可知大约需要 5KB - 8KB 的程序内存。
(2) 预留余量
为了应对后续可能的程序扩展和数据增加，在选择 PLC 时，要适当预留
20% - 30% 的内存余量。例如，估算出程序需要 8KB 的内存，那么可以选择具
有 10KB - 11KB 程序内存的 PLC 型号。同时，对于数据内存，要考虑到未来可
能增加的数据存储需求，如增加传感器采集的数据、延长历史数据的存储时间等，
也预留一定的余量。
（三）扩展能力
1. 扩展类型及作用
(1) 输入输出模块扩展
可以增加 PLC 的输入输出点数，以满足更多设备的控制和信号采集需求。
