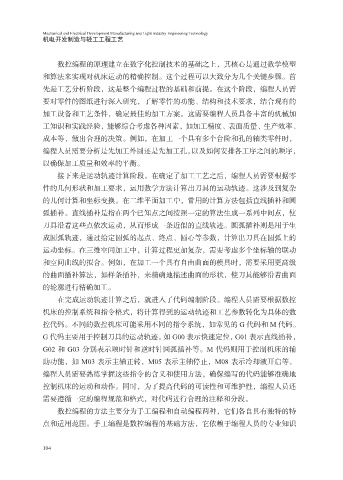

数控编程的原理建立在数字化控制技术的基础之上，其核心是通过数学模型
和算法来实现对机床运动的精确控制。这个过程可以大致分为几个关键步骤。首
先是工艺分析阶段，这是整个编程过程的基础和前提。在这个阶段，编程人员需

要对零件的图纸进行深入研究，了解零件的功能、结构和技术要求，结合现有的
加工设备和工艺条件，确定最佳的加工方案。这需要编程人员具备丰富的机械加
工知识和实践经验，能够综合考虑各种因素，如加工精度、表面质量、生产效率、
成本等，做出合理的决策。例如，在加工一个具有多个台阶和孔的轴类零件时，

编程人员需要分析是先加工外圆还是先加工孔，以及如何安排各工序之间的顺序，
以确保加工质量和效率的平衡。
接下来是运动轨迹计算阶段。在确定了加工工艺之后，编程人员需要根据零
件的几何形状和加工要求，运用数学方法计算出刀具的运动轨迹。这涉及到复杂

的几何计算和坐标变换。在二维平面加工中，常用的计算方法包括直线插补和圆
弧插补。直线插补是指在两个已知点之间按照一定的算法生成一系列中间点，使
刀具沿着这些点依次运动，从而形成一条近似的直线轨迹。圆弧插补则是用于生
成圆弧轨迹，通过给定圆弧的起点、终点、圆心等参数，计算出刀具在圆弧上的

运动坐标。在三维空间加工中，计算过程更加复杂，需要考虑多个坐标轴的联动
和空间曲线的拟合。例如，在加工一个具有自由曲面的模具时，需要采用更高级
的曲面插补算法，如样条插补，来精确地描述曲面的形状，使刀具能够沿着曲面
的轮廓进行精确加工。

在完成运动轨迹计算之后，就进入了代码编制阶段。编程人员需要根据数控
机床的控制系统和指令格式，将计算得到的运动轨迹和工艺参数转化为具体的数
控代码。不同的数控机床可能采用不同的指令系统，如常见的 G 代码和 M 代码。
G 代码主要用于控制刀具的运动轨迹，如 G00 表示快速定位，G01 表示直线插补，

G02 和 G03 分别表示顺时针和逆时针圆弧插补等。M 代码则用于控制机床的辅
助功能，如 M03 表示主轴正转，M05 表示主轴停止，M08 表示冷却液开启等。
编程人员需要熟练掌握这些指令的含义和使用方法，确保编写的代码能够准确地
控制机床的运动和动作。同时，为了提高代码的可读性和可维护性，编程人员还

需要遵循一定的编程规范和格式，对代码进行合理的注释和分段。
数控编程的方法主要分为手工编程和自动编程两种，它们各自具有独特的特
点和适用范围。手工编程是数控编程的基础方法，它依赖于编程人员的专业知识
