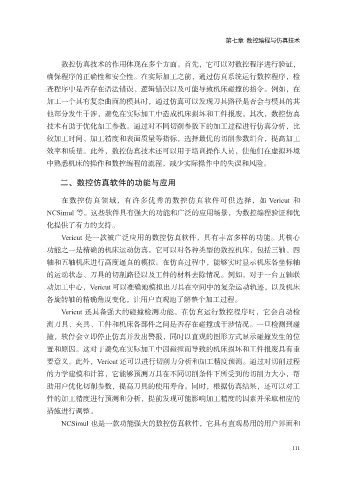

第七章 数控编程与仿真技术

数控仿真技术的作用体现在多个方面。首先，它可以对数控程序进行验证，
确保程序的正确性和安全性。在实际加工之前，通过仿真系统运行数控程序，检
查程序中是否存在语法错误、逻辑错误以及可能导致机床碰撞的指令。例如，在

加工一个具有复杂曲面的模具时，通过仿真可以发现刀具路径是否会与模具的其
他部分发生干涉，避免在实际加工中造成机床损坏和工件报废。其次，数控仿真
技术有助于优化加工参数。通过对不同切削参数下的加工过程进行仿真分析，比
较加工时间、加工精度和表面质量等指标，选择最优的切削参数组合，提高加工

效率和质量。此外，数控仿真技术还可以用于培训操作人员，使他们在虚拟环境
中熟悉机床的操作和数控编程的流程，减少实际操作中的失误和风险。

二、数控仿真软件的功能与应用

在数控仿真领域，有许多优秀的数控仿真软件可供选择，如 Vericut 和
NCSimul 等。这些软件具有强大的功能和广泛的应用场景，为数控编程验证和优
化提供了有力的支持。
Vericut 是一款被广泛应用的数控仿真软件，具有丰富多样的功能。其核心

功能之一是精确的机床运动仿真。它可以对各种类型的数控机床，包括三轴、四
轴和五轴机床进行高度逼真的模拟。在仿真过程中，能够实时显示机床各坐标轴
的运动状态、刀具的切削路径以及工件的材料去除情况。例如，对于一台五轴联
动加工中心，Vericut 可以准确地模拟出刀具在空间中的复杂运动轨迹，以及机床

各旋转轴的精确角度变化，让用户直观地了解整个加工过程。
Vericut 还具备强大的碰撞检测功能。在仿真运行数控程序时，它会自动检
测刀具、夹具、工件和机床各部件之间是否存在碰撞或干涉情况。一旦检测到碰
撞，软件会立即停止仿真并发出警报，同时以直观的图形方式显示碰撞发生的位

置和原因。这对于避免在实际加工中因碰撞而导致的机床损坏和工件报废具有重
要意义。此外，Vericut 还可以进行切削力分析和加工精度预测。通过对切削过程
的力学建模和计算，它能够预测刀具在不同切削条件下所受到的切削力大小，帮
助用户优化切削参数，提高刀具的使用寿命。同时，根据仿真结果，还可以对工

件的加工精度进行预测和分析，提前发现可能影响加工精度的因素并采取相应的
措施进行调整。
NCSimul 也是一款功能强大的数控仿真软件，它具有直观易用的用户界面和
