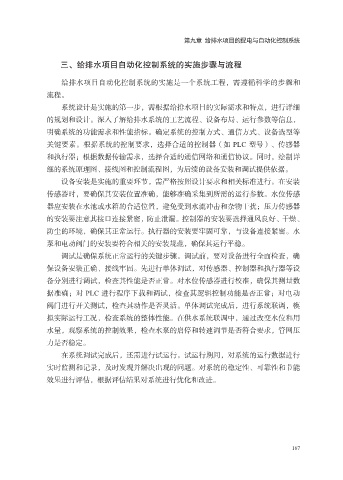

第九章 给排水项目的配电与自动化控制系统

三、给排水项目自动化控制系统的实施步骤与流程

给排水项目自动化控制系统的实施是一个系统工程，需遵循科学的步骤和
流程。

系统设计是实施的第一步，需根据给排水项目的实际需求和特点，进行详细
的规划和设计。深入了解给排水系统的工艺流程、设备布局、运行参数等信息，
明确系统的功能需求和性能指标。确定系统的控制方式、通信方式、设备选型等

关键要素。根据系统的控制要求，选择合适的控制器（如 PLC 型号）、传感器
和执行器；根据数据传输需求，选择合适的通信网络和通信协议。同时，绘制详
细的系统原理图、接线图和控制流程图，为后续的设备安装和调试提供依据。
设备安装是实施的重要环节，需严格按照设计要求和相关标准进行。在安装
传感器时，要确保其安装位置准确，能够准确采集到所需的运行参数。水位传感

器应安装在水池或水箱的合适位置，避免受到水流冲击和杂物干扰；压力传感器
的安装要注意其接口连接紧密，防止泄漏。控制器的安装要选择通风良好、干燥、
防尘的环境，确保其正常运行。执行器的安装要牢固可靠，与设备连接紧密。水

泵和电动阀门的安装要符合相关的安装规范，确保其运行平稳。
调试是确保系统正常运行的关键步骤。调试前，要对设备进行全面检查，确
保设备安装正确、接线牢固。先进行单体调试，对传感器、控制器和执行器等设
备分别进行调试，检查其性能是否正常。对水位传感器进行校准，确保其测量数
据准确；对 PLC 进行程序下载和调试，检查其逻辑控制功能是否正常；对电动

阀门进行开关测试，检查其动作是否灵活。单体调试完成后，进行系统联调，模
拟实际运行工况，检查系统的整体性能。在供水系统联调中，通过改变水位和用
水量，观察系统的控制效果，检查水泵的启停和转速调节是否符合要求，管网压

力是否稳定。
在系统调试完成后，还需进行试运行。试运行期间，对系统的运行数据进行
实时监测和记录，及时发现并解决出现的问题。对系统的稳定性、可靠性和节能
效果进行评估，根据评估结果对系统进行优化和改进。
