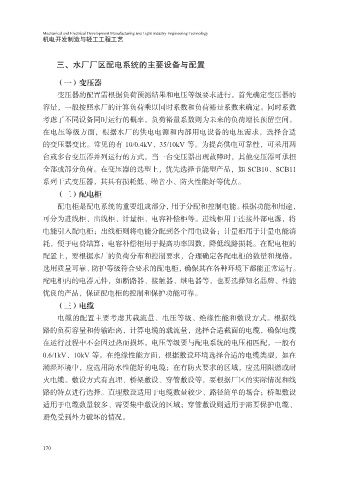

三、水厂厂区配电系统的主要设备与配置

（一）变压器
变压器的配置需根据负荷预测结果和电压等级要求进行。首先确定变压器的

容量，一般按照水厂的计算负荷乘以同时系数和负荷裕量系数来确定。同时系数
考虑了不同设备同时运行的概率，负荷裕量系数则为未来的负荷增长预留空间。
在电压等级方面，根据水厂的供电电源和内部用电设备的电压需求，选择合适

的变压器变比。常见的有 10/0.4kV、35/10kV 等。为提高供电可靠性，可采用两
台或多台变压器并列运行的方式，当一台变压器出现故障时，其他变压器可承担
全部或部分负荷。在变压器的选型上，优先选择节能型产品，如 SCB10、SCB11
系列干式变压器，其具有损耗低、噪音小、防火性能好等优点。
（二）配电柜

配电柜是配电系统的重要组成部分，用于分配和控制电能。根据功能和用途，
可分为进线柜、出线柜、计量柜、电容补偿柜等。进线柜用于连接外部电源，将
电能引入配电柜；出线柜则将电能分配到各个用电设备；计量柜用于计量电能消

耗，便于电费结算；电容补偿柜用于提高功率因数，降低线路损耗。在配电柜的
配置上，要根据水厂的负荷分布和控制要求，合理确定各配电柜的数量和规格。
选用质量可靠、防护等级符合要求的配电柜，确保其在各种环境下都能正常运行。
配电柜内的电器元件，如断路器、接触器、继电器等，也要选择知名品牌、性能
优良的产品，保证配电柜的控制和保护功能可靠。

（三）电缆
电缆的配置主要考虑其载流量、电压等级、绝缘性能和敷设方式。根据线
路的负荷容量和传输距离，计算电缆的载流量，选择合适截面的电缆，确保电缆
在运行过程中不会因过热而损坏。电压等级要与配电系统的电压相匹配，一般有

0.6/1kV、10kV 等。在绝缘性能方面，根据敷设环境选择合适的电缆类型，如在
潮湿环境中，应选用防水性能好的电缆；在有防火要求的区域，应选用阻燃或耐
火电缆。敷设方式有直埋、桥架敷设、穿管敷设等，要根据厂区的实际情况和线
路的特点进行选择。直埋敷设适用于电缆数量较少、路径简单的场合；桥架敷设

适用于电缆数量较多、需要集中敷设的区域；穿管敷设则适用于需要保护电缆、
避免受到外力破坏的情况。
