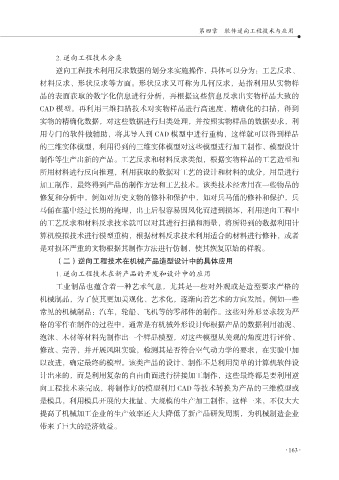

第四章 软件逆向工程技术与应用

2. 逆向工程技术分类
逆向工程技术利用反求数据的划分来实施操作，具体可以分为：工艺反求、
材料反求、形状反求等方面。形状反求又可称为几何反求，是指利用从实物样
品的表面获取的数字化信息进行分析，再根据这些信息反求出实物样品大致的
CAD 模型。再利用三维扫描技术对实物样品进行高速度、精确化的扫描，得到

实物的精确化数据，对这些数据进行归类处理，并按照实物样品的数据要求，利
用专门的软件做辅助，将其导入到 CAD 模型中进行重构，这样就可以得到样品
的三维实体模型，利用得到的三维实体模型对这些模型进行加工制作、模型设计

制作等生产出新的产品。工艺反求和材料反求类似，根据实物样品的工艺造型和
所用材料进行反向推理，利用获取的数据对工艺的设计和材料的成分，用量进行
加工制作，最终得到产品的制作方法和工艺技术。该类技术经常用在一些物品的
修复和分析中，例如对历史文物的修补和保护中，如对兵马俑的修补和保护，兵
马俑在墓中经过长期的掩埋，出土后很容易因风化而遭到损坏，利用逆向工程中

的工艺反求和材料反求技术就可以对其进行扫描和测量，将所得到的数据利用计
算机模拟技术进行模型重构，根据材料反求技术利用适合的材料进行修补，或者
是对损坏严重的文物根据其制作方法进行仿制，使其恢复原始的样貌。

（二）逆向工程技术在机械产品造型设计中的具体应用
1. 逆向工程技术在新产品的开发和设计中的应用
工业制品也蕴含着一种艺术气息，尤其是一些对外观或是造型要求严格的
机械制品，为了使其更加美观化、艺术化，逐渐向着艺术的方向发展。例如一些
常见的机械制品：汽车，轮船、飞机等的零部件的制作。这些对外形要求较为严

格的零件在制作的过程中，通常是有机械外形设计师根据产品的数据利用油泥、
泡沫、木材等材料先制作出一个样品模型，对这些模型从美观的角度进行评价、
修改、完善，并开展风阻实验，检测其是否符合空气动力学的要求，在实验中加

以改进，确定最终的模型。该类产品的设计、制作不是利用简单的计算机软件设
计出来的，而是利用复杂的自由曲面进行拼接加工制作，这些最终都是要利用逆
向工程技术来完成，将制作好的模型利用 CAD 等技术转换为产品的三维模型或
是模具，利用模具开展的大批量、大规模的生产加工制作，这样一来，不仅大大
提高了机械加工企业的生产效率还大大降低了新产品研发周期，为机械制造企业

带来了巨大的经济效益。
