0 引言
智能变电站二次回路被通信网络取代，实

际端子电缆连接转变为变电站配置描述文件

（SCD）映射的虚端子连接。智能变电站的运
行高度依赖配置文件对站内一次设备模型与电
气拓扑、二次设备配置及虚回路连接等进行信

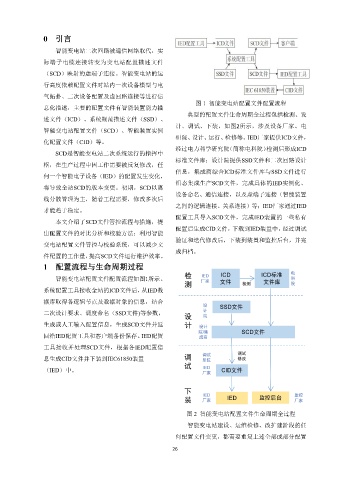

图 1 智能变电站配置文件配置流程
息化描述，主要的配置文件有智能装置能力描
典型的配置文件生命周期全过程包括检测、设
述文件（ICD）、系统规范描述文件（SSD）、
计、调试、下装，如图2所示，涉及设备厂家、电
智能变电站配置文件（SCD）、智能装置实例
研院、设计、运行、检修等。IED厂家提供ICD文件，
化配置文件（CID）等。
经过电力科学研究院（简称电科院）检测后形成ICD
SCD是智能变电站二次系统运行的指挥中
标准文件库；设计院提供SSD文件和二次回路设计
枢，在生产过程中因工作需要被反复修改，任
信息，集成商综合ICD标准文件库与SSD文件进行
何一个智能电子设备（IED）的配置发生变化，
组态集成生产SCD文件，完成具体的IED实例化、
将导致全站SCD的版本变更。初期，SCD以离
设备命名、通信连接，以及虚端子连接（智能装置
线分散管理为主，随着工程需要，修改多次后
之间的逻辑连接、关系连接）等；IED厂家通过IED
才能趋于稳定。
配置工具导入SCD文件，完成IED装置的一些私有
本文介绍了SCD文件管控流程与措施，提
配置后生成CID文件，下载到IED装置中，经过调试
出配置文件的对比分析和校验方法；利用智能
验证和迭代修改后，下装到装置和监控后台，并完
变电站配置文件管控与校验系统，可以减少文
成归档。
件配置的工作量，提高SCD文件运行维护效率。
1 配置流程与生命周期过程
智能变电站配置文件配置流程如图1所示。

系统配置工具接收全站的ICD文件后，从IED数

据库取得各逻辑节点及数据对象的信息，结合
二次设计要求、调度命名（SSD文件)等参数，
生成或人工输入配置信息，生成SCD文件并返

回给IED配置工具和客户端备份保存。IED配置

工具接收并处理SCD文件，根据各IED配置信
息生成CID文件并下装到IEC61850装置
（IED）中。

图 2 智能变电站配置文件生命周期全过程
智能变电站建设、运维检修、改扩建阶段的任

何配置文件变更，都需要重复上述全部或部分配置
