流程，需要完成配置文件获取、修改、一致性 电子版图纸、装置光纤连接图、光纤标签、光纤熔
检查或测试、配置文件下装、配置文件归档等 接图、装置压板说明等各类文件的管理。

工作。
2 配置文件的应用与管控问题

在智能变电站的设计、调试或改扩建过程
中，SCD与IED装置的实际配置参数会存在不

[1]
一致的情况 ，主要原因有以下几点：
（1）缺乏严格的入网管理机制，软件和
ICD版本杂乱无序、频繁改变；
（2）SCD文件版本的管控模式粗放，过分

依赖试验验证，造成升级工作量增加，验证不

到位；
（3）ICD文档错误在SCD生成时才能被发
现，影响工程进度和效率；

（4）生成CID或下装数据时，各厂家的IED

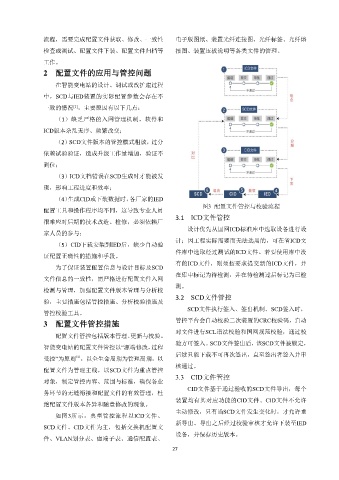

图3 配置文件管控与校验流程
配置工具和操作程序均不同，这导致专业人员
3.1 ICD文件管控
很难应对后期的技术改造、检修，必须依赖厂
设计优先从国网ICD标准库中选取设备进行设
家人员的参与；
计；因工程实际需要而无法选用的，可在省ICD文
（5）CID下载安装到IED后，缺少自动验
件库中选取经过测试的ICD文件。若要使用库中没
证配置正确性的措施和手段。
有的ICD文件，则须按要求提交新的ICD文件，并
为了保证装置配置信息与设计目标及SCD
在库中标记为待检测，并在待检测过后标记为已检
文件信息的一致性，需严格进行配置文件入网
测。
检测与管理，加强配置文件版本管理与分析校
3.2 SCD文件管控
验，主要措施包括管控措施、分析校验措施及
SCD文件执行签入、签出机制。SCD签入时，
管控校验工具。
3 配置文件管控措施 管控平台会自动校验二次装置的CRC校验码，自动
对文件进行SCL语法校验和国网规范校验，通过校
配置文件管控包括版本管理、更新与校验。
验方可签入。SCD文件签出后，该SCD文件被锁定，
智能变电站的配置文件管控以“源端修改，过程
后续只能下载不可再次签出，直至签出者签入并审
[2]
受控”为原则 ，以全生命周期为管理周期，以
核通过。
配置文件为管理主线，以SCD文件为重点管控
3.3 CID文件管控
对象，制定管控内容、范围与标准，确保各业
CID文件基于通过验收的SCD文件导出，每个
务环节的无缝衔接和配置文件的有效管理，杜
装置均有其对应功能的CID文件。CID文件不允许
绝配置文件版本各异和随意修改的现象。
主动修改，只有当SCD文件发生变化时，才允许重
如图3所示，典型管控流程以ICD文件、
新导出。导出之后经过校验审核才允许下装至IED
SCD文件、CID文件为主，包括交换机配置文
设备，并保存历史版本。
件、VLAN划分表、虚端子表、通信配置表、
