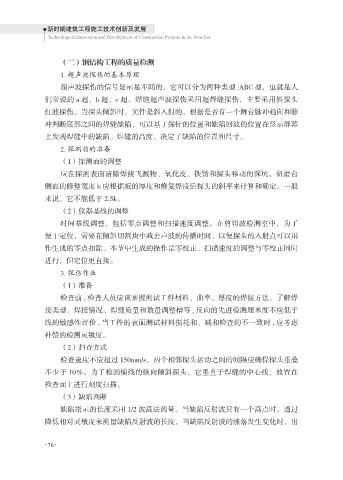

（二）钢结构工程的质量检测
1. 超声波探伤的基本原理
超声波探伤的信号显示是不同的，它可以分为两种类型 :ABC 型，也就是人
们常说的 a 超，b 超，c 超。焊缝超声波探伤采用超焊缝探伤，主要采用斜探头

红波探伤。当探头倾斜时，元件是斜入射的。根据是否有一个舞台脉冲趋向和脉
冲判断底部之间的焊缝缺陷，可以基于探针的位置和缺陷回波的位置在显示屏幕
上发现焊缝中的缺陷。焊缝的高度，决定了缺陷的位置和尺寸。
2. 探测前的准备

（1）探测面的调整
应在探测表面清除焊接飞溅物、氧化皮、铁锈和探头移动的深坑。研磨台
侧面的修整宽度 b 应根据板的厚度和修复焊接后探头的斜率来计算和确定。一般
来说，它不能低于 2.5k。

（2）仪器基线的调整
时间基线调整，包括零点调整和扫描速度调整。在剪切波检测室中，为了
便于定位，需要在倾斜切割块中减去声波的传播时间，以便探头的入射点可以用
作生成的零点扣除。本节中生成的操作是零校正。扫描速度的调整与零校正同时

进行，但定位更直接。
3. 探伤作业
（1）准备
检查前 , 检查人员应该掌握测试工件材料、曲率、厚度的焊接方法，了解焊

接类型、焊接情况、焊缝质量和数量调整槽等 , 反向的先进检测厘米度不应低于
线的敏感性评价 , 当工件的表面测试材料损耗和、减和检查的不一致时 , 应考虑
补偿的检测灵敏度。
（2）扫查方式

检查速度不应超过 150mm/s，两个相邻探头运动之间的间隔应确保探头重叠
不少于 10％。为了检测横线的纵向倾斜探头，它垂直于焊缝的中心线，放置在
检查面上进行刻度扫描。
（3）缺陷判断

缺陷指示的长度采用 1/2 波高法测量。当缺陷反射波只有一个高点时，通过
降低相对灵敏度来测量缺陷反射波的长度。当缺陷反射波的涨落发生变化时，出
