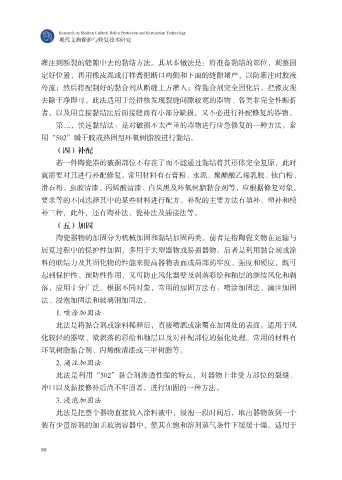

Page 100 - 现代文物保护与修复技术研究

Research on Modern Cultural Relics Protection and Restoration Technology
现代文物保护与修复技术研究

灌注到断裂的缝隙中去的黏结方法。其基本做法是：将准备黏结的部位，调整固
定好位置，再用橡皮泥或打样膏把断口两侧和下面的缝隙堵严，以防灌注时胶液
外流；然后将配制好的黏合剂从断缝上方灌入；待黏合剂完全固化后，把橡皮泥
去除干净即可。此法适用于经拼核发现裂缝间隙较宽的器物、各类非完全性断折

者，以及用直接黏结法后而接缝尚有小部分缺损，又不必进行补配修复的器物。
第三，快速黏结法：是对破损不太严重的器物进行应急修复的一种方法。常
用“502”瞬干胶或热固型环氧树脂胶进行黏结。
（四）补配

若一件陶瓷器的破损部位不存在了而不能通过黏结将其形体完全复原，此时
就需要对其进行补配修复。常用材料有石膏粉、水泥、聚醋酸乙烯乳胶、钛白粉、
滑石粉、虫胶清漆、丙烯酸清漆、白炭黑及环氧树脂黏合剂等，应根据修复对象、
要求等的不同选择其中的某些材料进行配方。补配的主要方法有填补、塑补和模

补三种，此外，还有陶补法、瓷补法及插接法等。
（五）加固
陶瓷器物的加固分为机械加固和黏结加固两类。前者是指陶瓷文物在运输与
展览过程中的保护性加固，多用于大型器物或易损器物。后者是利用黏合剂或涂

料的联结力及其固化物的性能来提高器物表面或局部的牢度、强度和硬度，既可
起到保护性、预防性作用，又可防止风化器壁及剥落彩绘和釉层的继续风化和剥
落，应用十分广泛。根据不同对象，常用的加固方法有：喷涂加固法、滴注加固
法、浸泡加固法和玻璃钢加固法。

1. 喷涂加固法
此法是将黏合剂或涂料稀释后，直接喷洒或涂覆在加固处的表面。适用于风
化较轻的器壁、欲剥落的彩绘和釉层以及对补配部位的强化处理。常用的材料有
环氧树脂黏合剂、丙烯酸清漆或三甲树脂等。

2. 滴注加固法
此法是利用“502”黏合剂渗透性强的特点，对器物上非受力部位的裂缝、
冲口以及黏接修补后尚不牢固者，进行加固的一种方法。
3. 浸泡加固法

此法是把整个器物直接放入涂料液中，浸泡一段时间后，取出器物放到一个
装有少量溶剂的加盖玻璃容器中，使其在饱和溶剂蒸气条件下缓缓干燥。适用于

88
